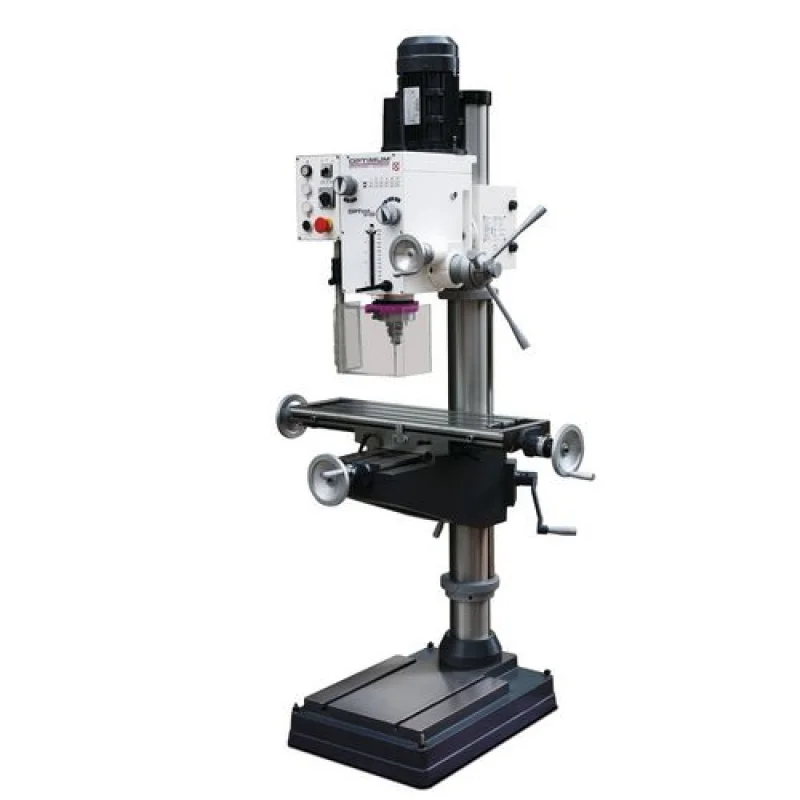

Engenho de Furar Coluna OPTIMUM DH40CT 400V 1,5kW Mesa Cruzada

Descrição

✓ O Engenho de Furar Coluna OPTIMUM DH40CT 400V 1,5kW Mesa Cruzada é uma solução industrial resistente concebida em fundição pesada e sólida, desenvolvida para proporcionar máxima precisão em trabalhos exigentes de perfuração, fresagem ligeira e roscagem em oficinas e indústrias metalomecânicas.

✓ Equipado com engrenagens retificadas a funcionar em banho de óleo, o Engenho de Furar Coluna OPTIMUM DH40CT 400V 1,5kW Mesa Cruzada assegura um funcionamento extremamente suave e silencioso, complementado por um motor elétrico de dois estágios que disponibiliza uma ampla faixa de velocidades entre 95 e 3.200 min⁻¹.

✓ A sua mesa transversal maciça de grandes dimensões conta com superfície usinada de alta precisão, ajustável através de três volantes com escala de dimensão longitudinal integrada e batentes de fim de curso ajustáveis, permitindo posicionamentos exatos e repetíveis.

✓ Para maior flexibilidade operacional, a cabeça de perfuração oferece rotação de 360° e inclinação de 45°, permitindo ainda regular em altura a cabeça da engrenagem e a mesa, além de facultar o uso da placa de base maciça como superfície de trabalho para peças de grande porte ao girar a mesa para o exterior.

Destaques

• Estrutura em fundição pesada e estável para absorção ideal de vibrações.
• Engrenagens retificadas em banho de óleo para funcionamento suave e durabilidade prolongada.
• Mesa de movimentos cruzados robusta com guias ajustáveis por réguas de cunha de precisão.
• Função de corte de roscas integrada e rotação à esquerda/direita.
• Mecanismo de ajuste de profundidade de furação rigoroso.

Aplicações

• Operações industriais de perfuração pesada até 32 mm em aço (S235JR).
• Trabalhos contínuos de perfuração até 25 mm e roscagem até M 16.
• Fresagem ligeira de topo e de disco com cabeças de fresar até 76 mm.
• Mecanização e posicionamento de peças complexas graças à mesa de coordenadas integrada.

Dados técnicos

• Alimentação elétrica: 400 V / 3 Ph ~ 50 Hz
• Potência do motor: 1,1 / 1,5 kW
• Capacidade de furação em aço (S235JR): 32 mm
• Capacidade de furação contínua (S235JR): 25 mm
• Capacidade de roscagem em aço (S235JR): M 16
• Tamanho máx. da fresa do eixo / cabeça do sensor: 25 mm / 76 mm
• Cone do fuso: MT 4 | Haste de fixação: M 16
• Curso da árvore: 120 mm | Diâmetro da árvore: 75 mm | Garganta: 280 mm
• Gama de velocidades: 95 – 3.200 rpm (2 x 6 etapas)

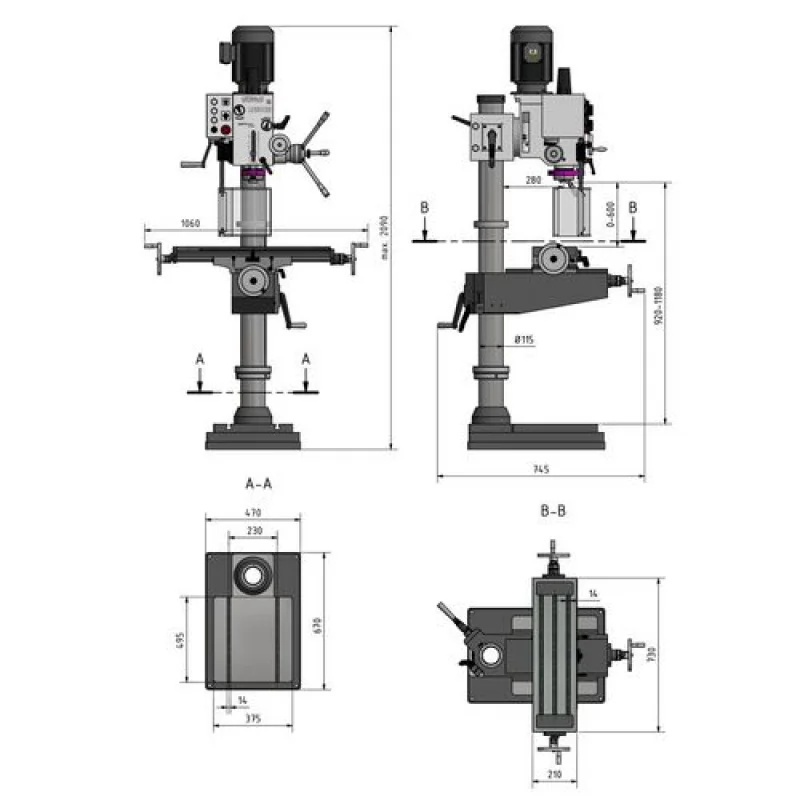

• Dimensões da mesa (C x L): 730 x 210 mm | Carga máx. na mesa: 50 kg
• Ranhuras em T da mesa: 3 ranhuras de 14 mm (espaçamento de 63 mm)
• Cursos manuais: Eixo X 480 mm | Eixo Y 180 mm | Eixo Z (vertical) 560 mm
• Distância máx. fuso-mesa: 600 mm | Distância máx. fuso-base: 1180 mm
• Base da máquina (C x L): 670 x 470 mm (Área de trabalho: 495 x 375 mm com 2 ranhuras T de 14 mm)
• Diâmetro da coluna: 115 mm
• Dimensões totais (C x L x A): 1060 x 745 x 2090 mm | Peso líquido: 370 kg
• Acessórios incluídos: Mandril de chave 1-13 mm / B16, encabadouro MK 4 / B16, adaptador MK 4-MK 3, porcas em T e ferramentas operacionais.
