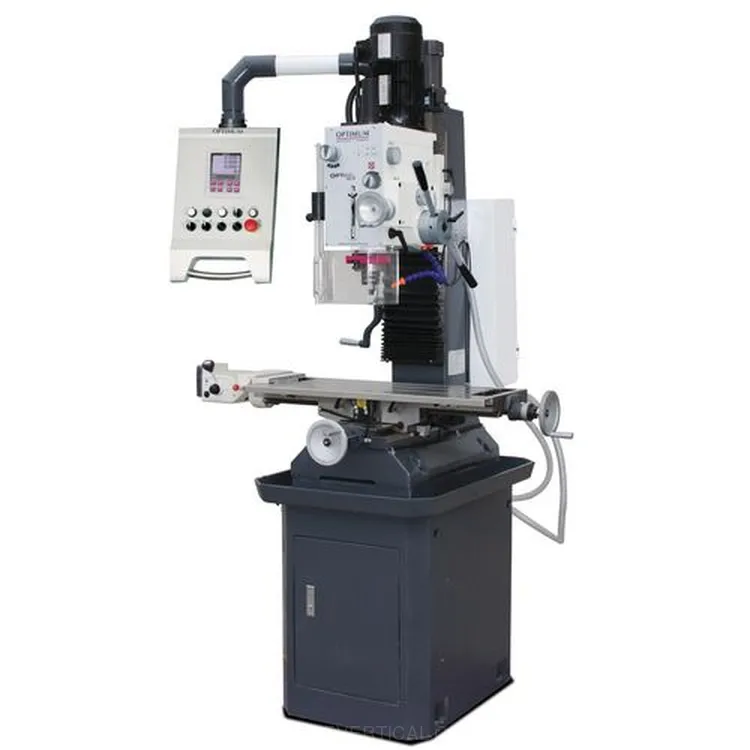

MAQ. FURAR/FRESAR OPTI MB4 P/400V OPTIMUM

0 out of 5

( Ainda não existem avaliações. )

7,533.00 € + IVA
9,265.59 € Incl. IVA

Dados Técnicos (MB 4P):

- Ligação Eléctrica: 400 V / 3 Ph ~ 50 Hz
- Potência do Motor: 1,1 / 1,5 kW
- Bomba de Refrigeração do Motor: 100 W
- Desempenho de Perfuração:
  - Em Aço (S235JR): Ø 32 mm
  - Contínuo em Aço (S235JR): Ø 28 mm
  - Dimensão da Fresa (Máx.): Ø 63 mm
  - Dimensão da Fresa Topo (Máx.): Ø 28 mm
- Fuso:
  - Curso: 120 mm
  - Cone Árvore: CM 4
  - Diâmetro: 75 mm
  - Alcance: 258 mm
  - Haste: M 16
- Cabeça:
  - Velocidade Rotativa: 95 – 3.200 min-1
  - Estágios: 2 x 6 Velocidades
  - Inclinação: ± 45°
- Mesa de Perfuração:
  - Distância Fuso – Mesa de Perfuração Máx.: 420 mm
  - Mesa Comprimento x Largura: 800 x 240 mm
  - Rasgos T / Espaçamento / Número: 14 mm / 80 mm / 3
  - Avanço da Árvore: 0,1 / 0,18 / 0,26 mm/U
- Curso:
  - Eixo-X: Manual 560 mm / Automático 480 mm
  - Eixo-Y Manual: 195 mm
  - Eixo-Z Manual: 350 mm
- Dimensões:
  - Dimensões Comprimento x Largura x Altura: 1.600 x 930 x 2.110 mm
  - Peso: 495 kg

Disponibilidade: Verificar Disponibilidade

REFERÊNCIA OPTI3338460 Categorias: ENGENHOS DE FURAR, FRESADORAS

Descrição
Avaliações (0)

Descrição

MAQ. FURAR/FRESAR OPTI MB4 P/400V OPTIMUM

Fresadoras/furadoras universais com display digital cotas DRO 5 e estrutura em ferro fundido.
MB 4PV com variador eletrônico

– Design em ferro fundido pesado e sólido
– Funcionamento suave graças a engrenagens temperadas em banho de óleo
– Rotação dir./esq.
– Avanço automático da árvore com ajuste fino manual
– Motor de posicionamento para o eixo Z
– Motor de posicionamento para o eixo X
– Sistema de refrigeração
– Lâmpada
– Cabeçote inclinável até ± 60
– Cunhas ajustáveis
– Guia sólido em cauda de andorinha na coluna, afiado manualmente para máxima estabilidade e precisão
– Protecção ajustável em altura com microswitch
– Limitador de profundidade
– Display digital cotas DRO 5
– Função furar/roscar
– Mesa transversal bem dimensionada com superfície maquinada com precisão, ranhuras em T, ajustável por meio de cunhas
– Estrutura fundida com canal de limalhas

MB 4P:
– Motor de duas bobinagens
– 95 – 3.200 min-1 através de 12 velocidades

Painel de comando
> Display digital de cotas DRO5
compacto, 3 eixos
Painel controlo integrado:
· Ajuste altura eixo Z
> Função Furar/Roscar
> Motor de passo (MB 4P)
> Potenciómetro que regula a
velocidade inf. variável (MB 4PV)
> Sentido rotação eixo
> Luz integrada
> Bomba lubrificação
> Interruptor EMERGÊNCIA

Dados técnicos	MB 4P
Art. No.	3338460
Especificações técnicas
Ligação eléctrica	400 V / 3 Ph ~50 Hz
Potência do motor	1,1 / 1,5 kW
Bomba refrigeração motor	100 W
Desempenho de perfuração
Em aço (S235JR)	Ø 32 mm
Contínuo em aço(S235JR)	Ø 28 mm
Dimensão fresa (max.)	Ø 63 mm
Dimensão fresa topo (max.)	Ø 28 mm
Fuso
Curso	120 mm
Cone árvore	CM 4
Diâmetro	75 mm
Alcance	258 mm
Haste	M 16
Cabeça
Velocidade rotativa	95 – 3.200 min-1
Estágios	2 x 6 Velocidades
Inclinação	± 450
Mesa perfuração
Distância fuso – Mesa perfuração max.	420 mm
Mesa C x L	800 x 240 mm
Rasgos T / Espaçamento / Nº	14 mm / 80 mm / 3
Avanço da árvore	0,1 / 0,18 / 0,26 mm/U
Curso
Eixo-X	manual 560 mm / automático 480 mm
Eixo-Y manual	195 mm
Eixo-Z manual	350 mm
Dimensões
Dimensões C x L x A	1.600 x 930 x 2.110 mm
Peso	495 kg

Equipamento standard
- Chassi de máquinas
- Cone morse 3/B16
- Adaptador CM 3 – CM 4
- Haste M 16
- Ferramenta operacional

Acessórios	Art. no.
Kit espaçadores, 20-peças	3354001
Prato Horizontal/Vertical RT 150	3356150
Prato Horizontal/Vertical RTE 165	3356365
Contraponto RST 1	3356155
Contraponto RST 2	3356157
Kit ferramentas fixação SPW 12, 58-peças	3352017
Jogo fresas HSS TiN-revestido 12-peças	3352250
Jogo fresas HSS TiN-revestido 20-peças	3352255
Fresa facejar CM 4	3350214
Apoio anti-vibratório SE1 (4 peças necessárias)	3381012
Porta Burris CM 4	3352084
Árvore MK4	3350304
Kit porta pinças CM 4/M16	3352094
Conj. porta machos M3 – M12	3050705
Conj. porta machos M8 – M20	3050706
