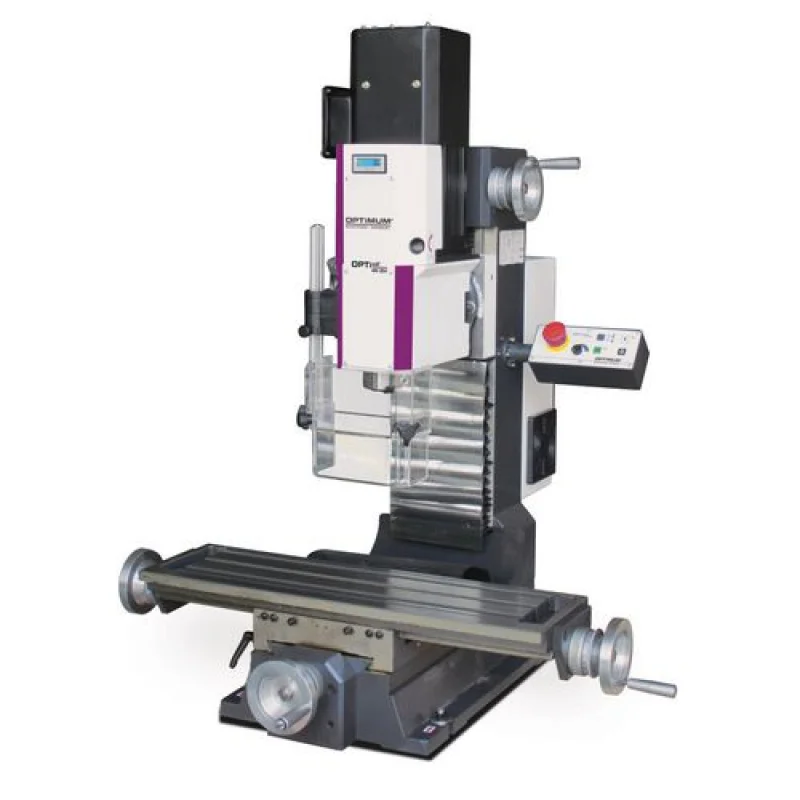

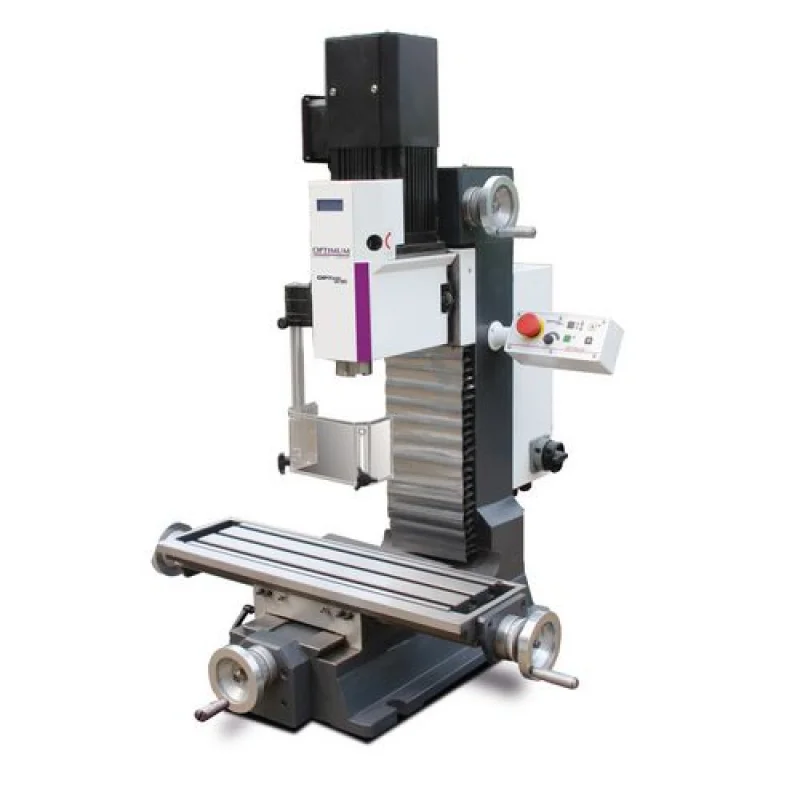

MAQ.FURAR/FRESAR OPTI MH25V / 230V / BT30 OPTIMUM

Descrição

MAQ.FURAR/FRESAR OPTI MH25V / 230V / BT30 OPTIMUM



Fresadoras robustas com variador de velocidade electrónico.

MH 25SV com motor de passo e Display digital cotas DRO 5



– Motor Inverter

– Ação suave

– Contrapeso facilita o ajuste do eixo Z

– Controlo infinitamente variável da velocidade

– Troca rápida e fácil de ferramentas

– Veios ajustáveis por intermédio de porcas reajustáveis

– Guias rabo de andorinha estáveis com chavetas cónicas de ajuste sem folga

– Rolamentos de precisão angulares, sem folga, ajustável

– Cabeça gira ± 450

– Rotação dir./esq.

– Protecção da bucha, grande e ajustável, com microswitch

MH 25V:

– Display de velocidade fácil de ler

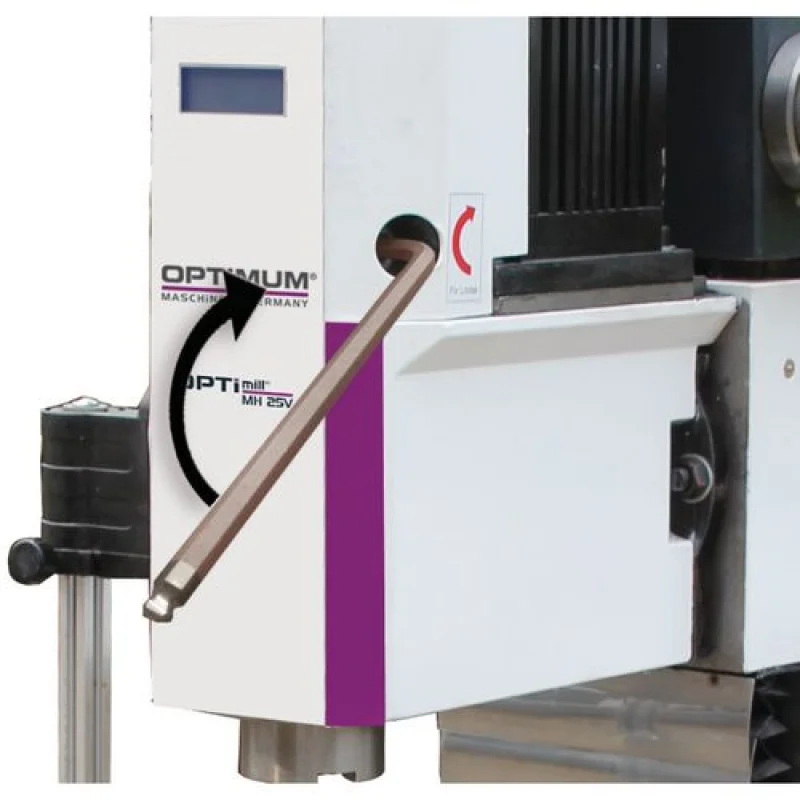

Sistema de fixação rápida

• Cabeçote equipado com bucha para engate de parafusos BT30x45 °
• Apenas com uma chave hexagonal através do orifício rodando para a direita

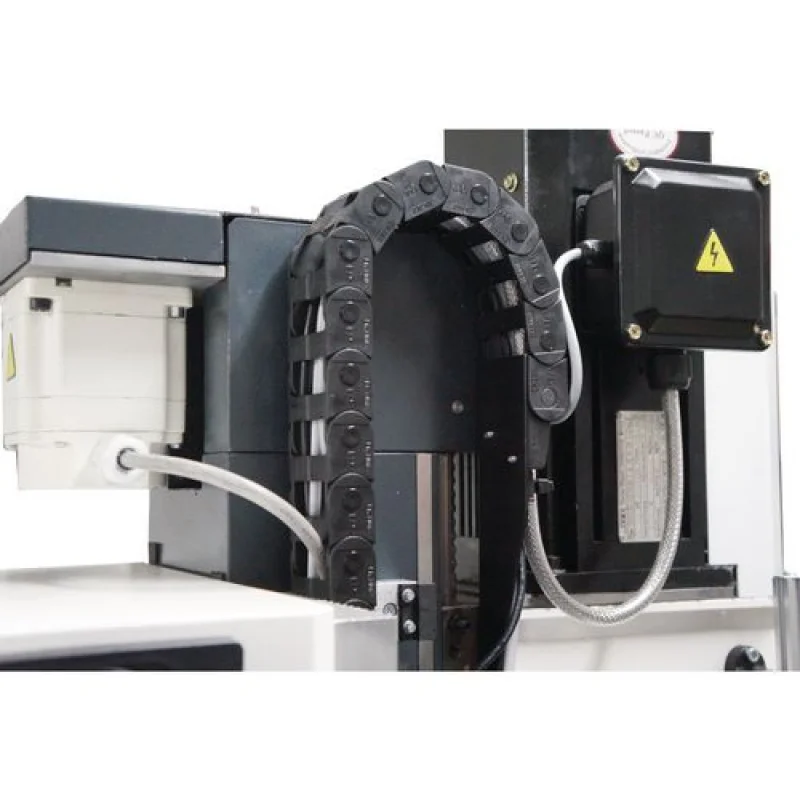

Corrente guia

> Condução dos cabos de energia na corrente guia

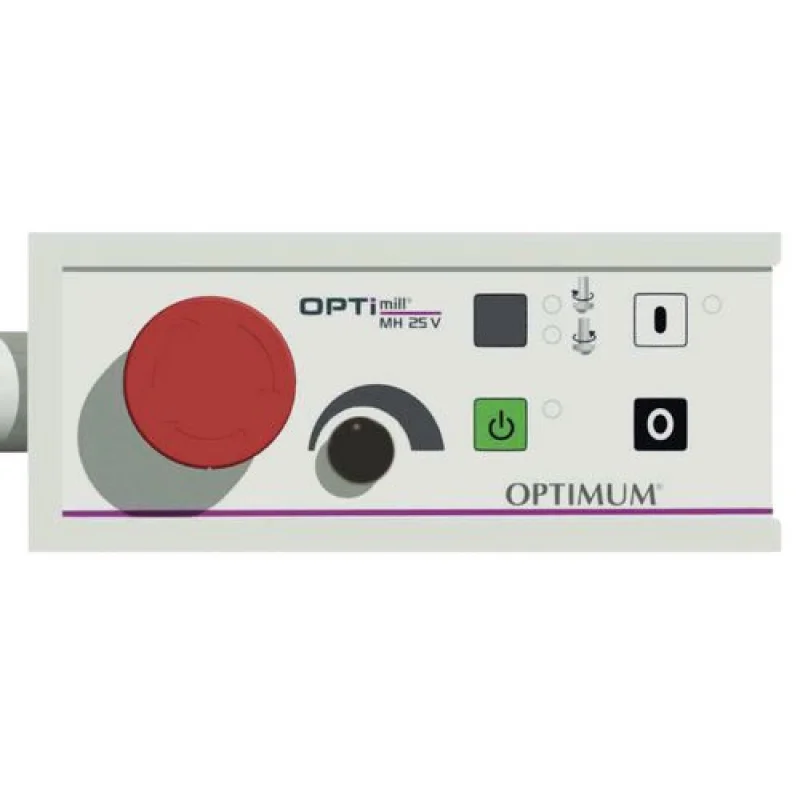

Painel de controlo

• Fácil de utilizar
• Alta mobilidade, podendo destacar o painel de controle do suporte (MH 25SV)





Dados técnicos	MH 25V
Art. no.	3338155
Especificações técnicas
Ligação eléctrica	230 V / 1 Ph ~50 Hz
Potência total	2 kW
Fuso fresa
Motor	1,5 kW
Torque	10 Nm
Desempenho de perfuração
Dimensão fresa (max.)	Ø 52 mm
Dimensão fresa topo (max.)	Ø 25 mm
Fuso
Cone árvore	BT 30
Alcance	185 mm
Cabeça
Velocidade rotativa	200 – 4.000 min-1
Estágios	Velocidade ajustável eletrôn.
Inclinação	450
Mesa perfuração
Mesa C x L	620 x 180 mm
Rasgos T / Espaçamento / Nº	12 mm / 50 mm / 3
Capacidade de carga max.	30 kg
Distância fuso – Mesa perfuração	300 mm
Curso
Eixo-X	manual 400 mm
Eixo-Y	manual 210 mm
Eixo-Z	manual 270 mm
Torque
X-/Y-/Eixo-Z	–
Velocidades
Eixo-X	–
Eixo-Y	–
Eixo-Z	–

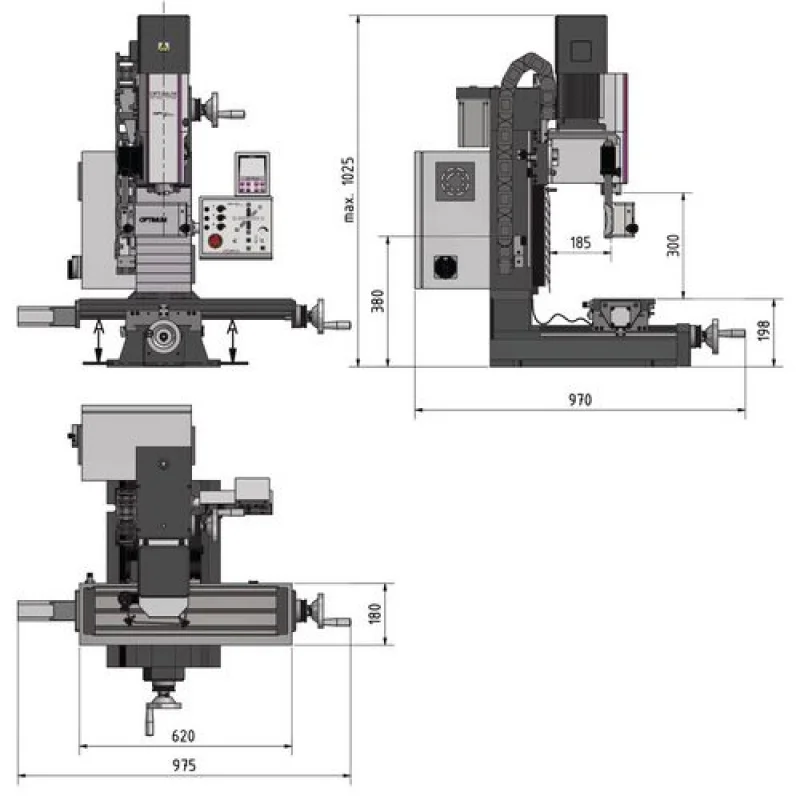

Dimensões
Dimensões C x L x A	970 x 975 x 1.025 mm
Peso	192 kg





Acessórios	Art. no.
Porta rocas Ø 22 mm	3353306
Bucha 1 – 13 mm	3536303
Porta fresas Weldon Ø 6 mm	3353310
Porta fresas Weldon Ø 8 mm	3353311
Porta fresas Weldon Ø 10 mm	3353312
Porta fresas Weldon Ø 12 mm	3353313
Porta fresas Weldon Ø 16 mm	3353314
Porta fresas Weldon Ø 20 mm	3353315
Adaptador BT 30 – CM 2	3353305
Porta pinças ER 32	3353304
Chave p/porta pinças ER 32	3353307
Jogo pinças ER 32	3441122
Ajustador de altura	3536290
Montagem e ferramenta de ajuste de manômetro	3536193
Cone limpeza	3353301
Parafuso de engate p/cone 40 x 45° M12	3353302
Parafuso de engate p/cone DIN2080 M12	3536177
Kit ferramentas fixação SPW 10, 58-peças	3352016
Bancada (Informação na pág. 131)	3353009









Acessórios	Art. no.
Kit inicial BT 30	3353282
> Porta rocas Ø 22 mm
> Bucha 1 – 13 mm
> 2 buchas Weldon Ø 6 mm und 20 mm
> 1 bucha Weldon de cada Ø 8 / 10 / 12 / 16 mm
> Adaptador BT 30 – CM 2
> 3 Porta pinças ER 32
> Chave porta pinças ER 32
> 18-pinças Kit ER 32
> Ajustador de altura
> Montagem e ferramenta de ajuste de manômetro
> 14 Fixadores para pneumáticos
> Cone limpeza





Prensas	Art. no.
FMS 100	3354100
VMQ 80	3354180
MV3-75	3354175
ZAS 50	3354170
