Descrição

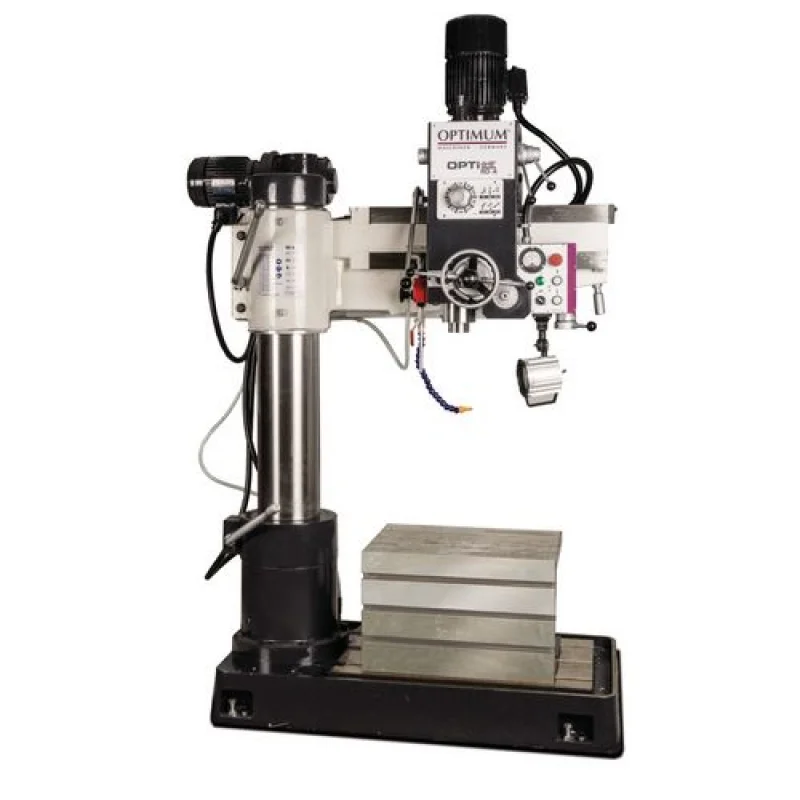

MAQ. FURAR RADIAL RD4/400V/3Ph C/ MESA OPTIMUM

Engenho de furar radial de precisão de alta qualidade

Ideal para uso variável em peça única e produção em série



– Aplicação versátil, perfuração, alargamento, corte de roscas

– Motor industrial poderoso

– Carcaça de qualidade robusto, maciça e de alta qualidade

– Alcance elevado através da cabeça ajustável horizontalmente

– Painel de controle organizado

– Braço de construção robusta e rígida

– Altura da lança ajustável através de ação motorizada e do fuso de elevação

– Guias de lança sólidas e de precisão

– Engrenagens silenciosas e suaves, de aço cromo níquel de precisão

– A cabeça e coluna de perfuração podem ser fixadas ou soltas em conjunto ou separadamente

– Rotação dir./esq.

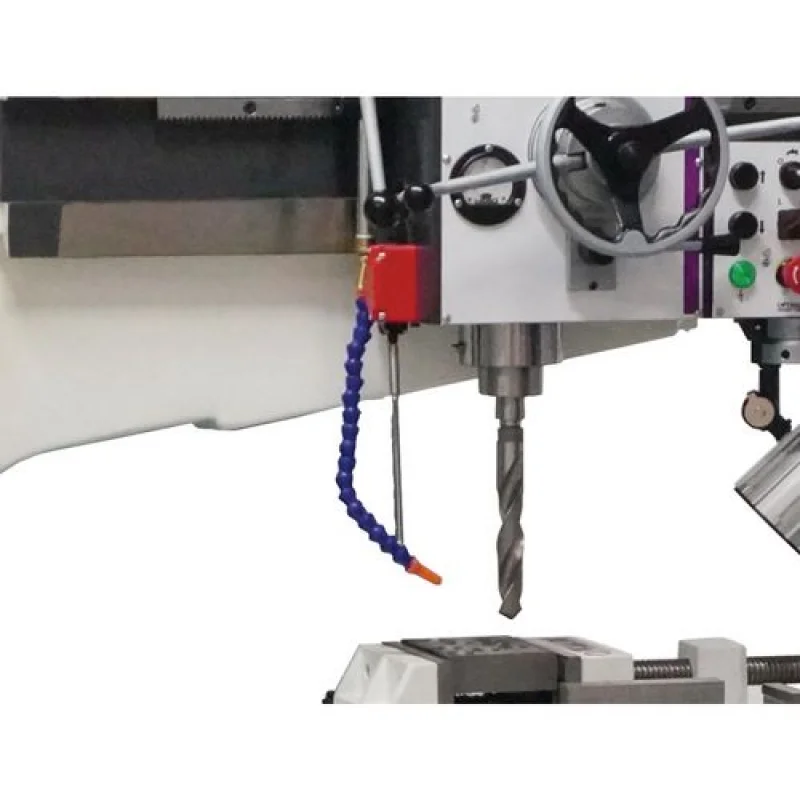

– Sistema de refrigeração com depósito na base da máquina

– Mesa de perfuração maciça, precisa e de grandes dimensões

– Rasgos T paralelos

– Luz com lâmpada LED

– Proteção contra sobrecarga



– Coluna de ferro fundido de parede espessa, garante bom funcionamento e estabilidade

– Limitador de profundidade ajustável com escala milimétrica

– Motor com travão eléctrico



RD 4 / RD 5

– Todos os eixos manuais

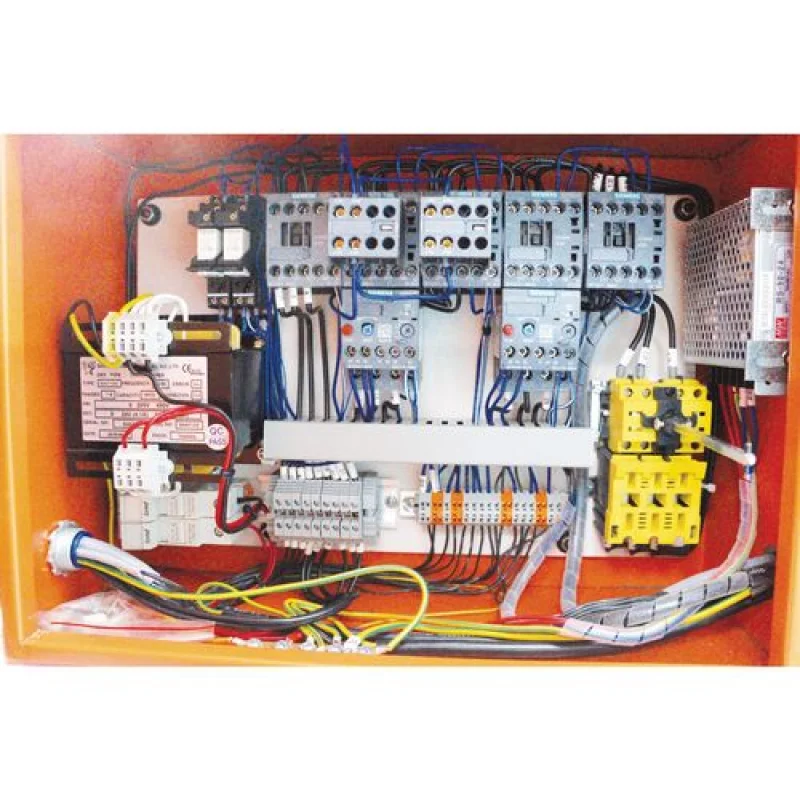

Quadro elétrico DC organizado

Haste extensível

> Norma



Equipamento standard

Mesa de trabalho DIN 12717



Dados técnicos	RD 4
Art. No.	3049040
Especificações técnicas
Ligação eléctrica	400 V / 3 Ph ~50 Hz
Potência total	3 kW
Potência do motor	1,5 kW
Potência do braço de extensão	0,75 kW
Aperto hidráulico	–
Bomba refrigeração motor	90 W
Desempenho de perfuração
Em aço (S235JR)	Ø 32 mm
Contínuo em aço(S235JR)	Ø 28 mm
Abrir rosca em aço (S235JR)
Cone de árvore
Curso	220 mm
Cone árvore	CM 4
Avanço da árvore	3 velocidades: 0,05 – 0,15 mm/U
Lança
Rotação	± 180°
Avanço horizontal	530 mm
Avanço vertical	580 mm
Velocidade
Velocidade rotativa	73 – 1.247 min-1
Estágios	6
Mesa de perfuração
Base C x L	1.260 x 700 mm
Área de trabalho na base C x L x A	828 x 522 mm
Rasgos T / Espaçamento / Nº	19 mm / 171 mm / 3
Distância fuso – Base	260 – 1.060 mm
Distância fuso – Coluna	220 – 750 mm
Mesa de trabalho
Mesa de trabalho C x L x A	600 x 445 x 380 mm
Rasgos T / Nº / Espaçamento	19 mm / 100 mm / 3
Distância fuso – Mesa	0 – 675 mm

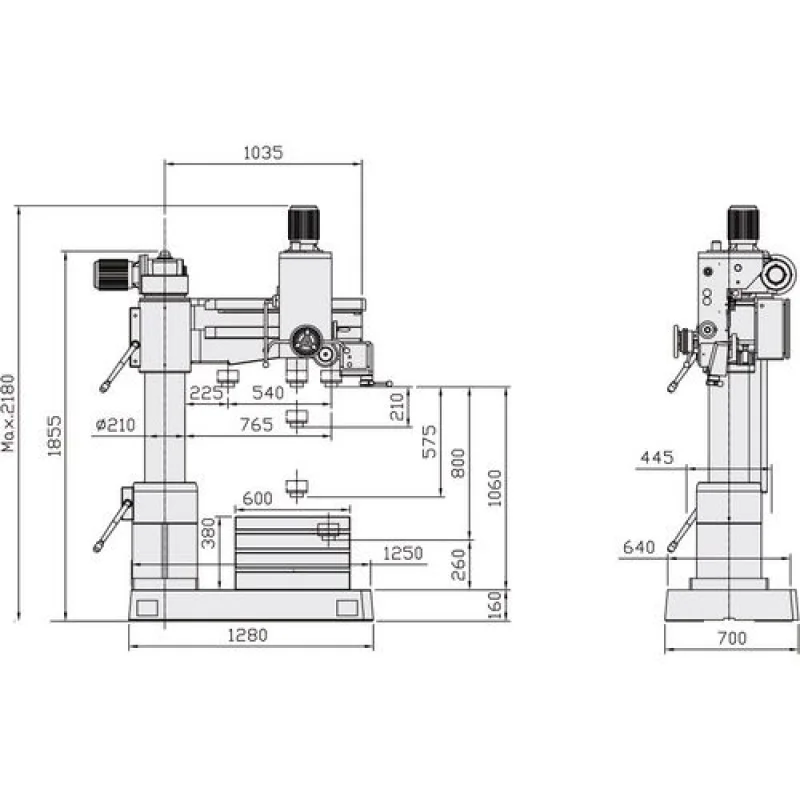

Dimensões
Diâmetro da coluna	210 mm
Dimensões C x L x A (max.)	1.260 x 700 x 2.180 mm
Peso	1.120 kg



Acessórios	Art. no.
Bucha aperto rápido precisão 1 – 8 mm; B16	3050608
Bucha aperto rápido precisão 1 – 10 mm; B16	3050610
Bucha aperto rápido precisão 1 – 13 mm; B16	3050623
Bucha aperto rápido precisão 1 – 16 mm; B16	3050626





Acessórios RD 4 / RD 5	Art. no.
Bucha aperto rápido direto CM 4 / 1-16 mm	3050574
Redutor CM 4 – CM 3	3050664
Broca HSS / CM 3	3051003
Cone morse 4/B16	3050661
Grampo de aperto 18 mm/M 16	3352032
Kit ferramentas fixação SPW 16, 58-peças	3352019
