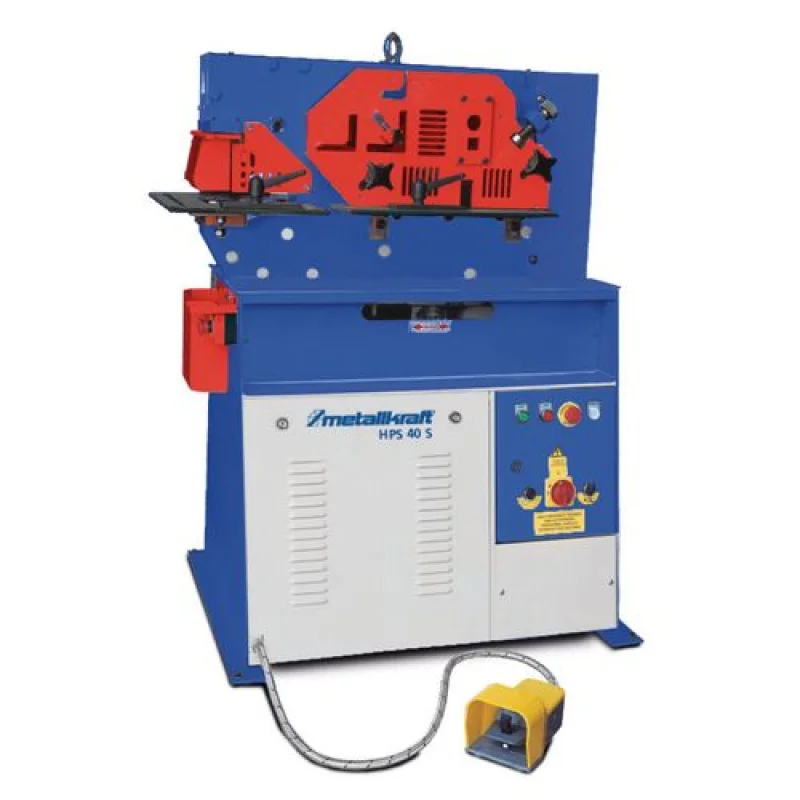

PUNCIONADORA HIDRÁULICA COMBINADA HPS 40S METALLKRAFT

Descrição

PUNCIONADORA HIDRÁULICA COMBINADA HPS 40S METALLKRAFT



HPS – Puncionadora/Guilhotina de perfis hidráulica combinada com 5 estações de corte e controle por pedal



• Para chapa, tubo redondo, tubo quadrado barra e cantoneiras
• Série DS com dois cilindros e pedais para acção simultânea de saca bocados e corte
• Cursos dos cilindros de trabalho constantemente ajustáveis para economia de tempo no trabalho
• Garganta de 620mm disponível para estação de corte da HPS 55DS
• Construção pesada e sólida
• Com faca de entalhe HPS 45S
• Com poderoso motor de 400 volts
• Faca de entalhe em V opcional, unidade de punção extra grande e garganta mais longa para estação
• de perfuração disponível a pedido
• Pedal de dois estágios para operação em marcha lenta
• Com montagem MUBEA como padrão para punções nr. 1, nr. 2 e nr. 3 e matrizes nr. 30, nr. 45 e nr. 60, uso de punção e matriz nr. 4 e nr. 80 é possível como opcional





Composição HPS 40S:

> Puncionadora

> Estação de corte plano

> Estação de corte ângulo

> Estação corte perfis redondos e quadrados

> Porta ferramentas com fecho em baioneta

> Montagem para punções e matrizes Nr.1, Nr.2, Nr.3, Nr.30, Nr.45 e Nr.60

> Puncionadora e corte plano com batentes ajustáveis

> Chave de unha

> Pedal

> Óleo hidráulico



PUNCIONADORA HIDRÁULICA COMBINADA HPS 40S METALLKRAFT



Art. nr.	3819040
Puncionadora	HPS 40S
Capacidade	40 t
Ø max. espessura chapa **	Ø 20 x 15 mm
Ø max. espessura chapa **	Ø 30 x 10 mm
Garganta	175 mm
Avanços	50 mm
Cursos/min.	20
Altura  puncionadora	970 mm
Estação corte barra
Redonda/quadrada em mm	Ø 30 / 25
Estação corte ângulo
90° corte em mm	80 x 80 x 8
45° corte em mm	50 x 50 x 6
Altura trabalho	1 100 mm
Estação corte plano
Espessura máxima	200 x 13 mm
Tamanho máximo	300 x 6 mm
Largura cortante	356 mm
45° corte ao máximo ângulo em mm	80 x 80 x 10
Altura trabalho	980 mm
Estação corta cantos
Espessura máx.	–
Largura	–
Profundidade	–
Potência motor	3 kW
Ligação elétrica	400 V/50 Hz
Peso liquido	580 kg
Dimensões em mm	1 100 x 800 x 1 520
Equipamento opcionais
Garganta estação punção	–
Cortante perfil – U	76 x 38 mm
Cortante perfil – T	38 x 6 mm
Punção em V – mm	100 x 100 x 8



Conjunto facas substituição para estação de aço plano

Para  HPS 40S / 45S Ref. 3887010



Conjunto facas substituição para estação de aço angular

para HPS 40S / 45S Ref. 3887020



Conjunto facas substituição para estação de barras de aço

para HPS 40S / 45S Ref. 3887026



Conjunto facas substituição para cantos

para HPS 45S Ref. 3887040



Conjunto de facas para secções IPN

para HPS 40S / 45S Ref. 3887050



Conjunto de facas para secções UPN

para HPS 40S / 45S Ref. 3887060



Conjunto de facas para secções T

para HPS 40S / 45S Ref. 3887070



Bloco perfuração para secção em U

para HPS 40S / 45S Ref. 3887105



Suportes de punção e matriz (Compatível com todos os modelos HPS)

Inserção de punção nr. 1* Ref. 3889002

Redutor de punção nr. 1* Ref. 3889003

Suporte punção nr. 2 Ref. 3889005

Suporte punção nr. 3 Ref. 3889006

Redutor matriz 60-30 Ref. 3889000

Redutor matriz 60-45 Ref. 3889001



Inserção dr punção nr. 1, redutor de punção nr. 1 e suporte de punção nr. 2 são necessários para usar a punção nr. 1
