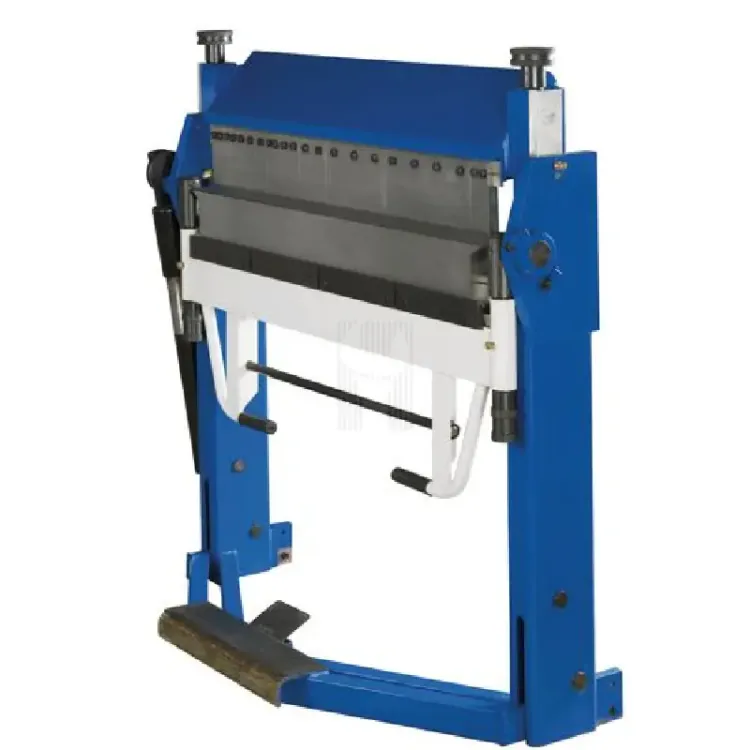

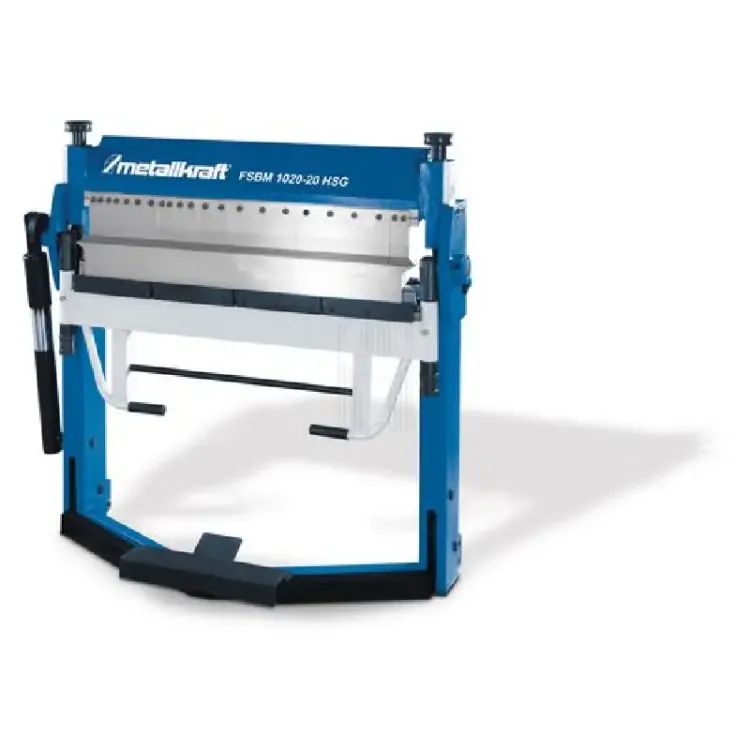

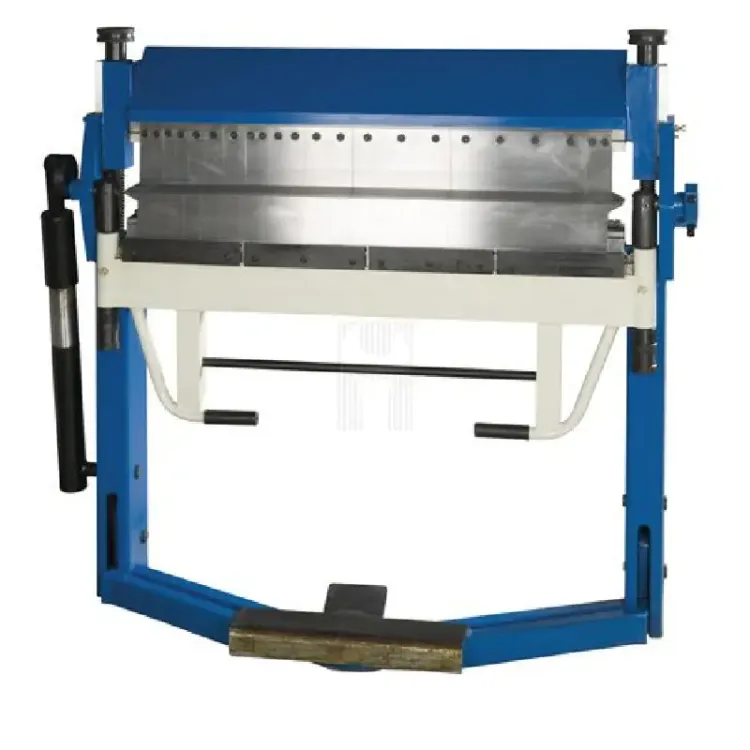

QUINADEIRA MANUAL FSBM 1020-20 HSG METALLKRAFT

Descrição

QUINADEIRA MANUAL FSBM 1020-20 HSG METALLKRAFT

FSBM– Quinadeiras manuais com fixação da peça através de pedal

• Fixação da peça através de pedal, mantendo as mãos livres para o manuseamento do material

• Diferentes ferramentas disponíveis E, S2, HS2 e HSG
• O cilindro servo potente facilita a flexão
• Passagem entre a barra superior+inderior até 25 mm

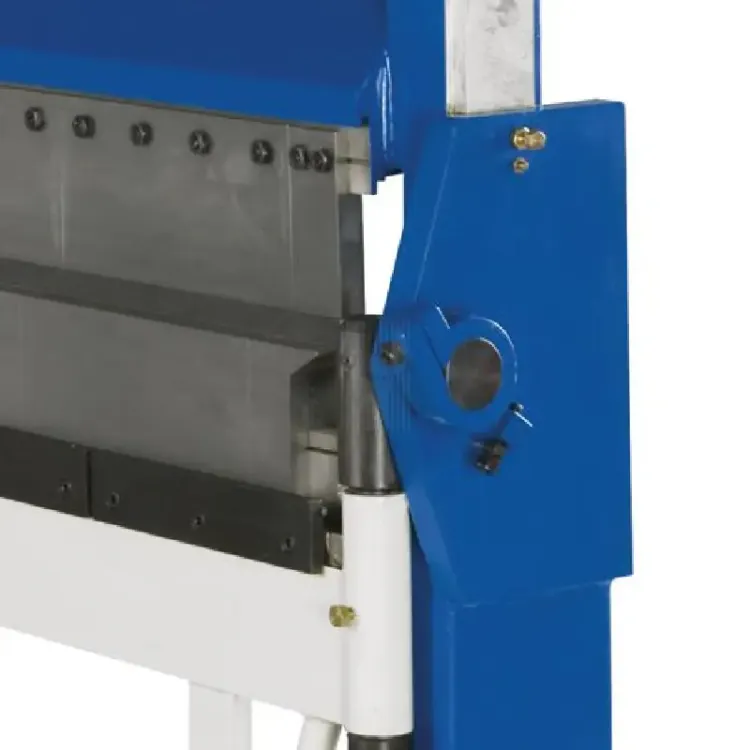

• Rolamentos auto-lubrificados
• Pressão de fixação na barra superior facilmente ajustável adjustable através de parafusos serrilhados
• Configuração da espessura do material através de parafuso serrilhado
• Batente ajustável para ângulo de flexão



FSBM 1020-20 HSG

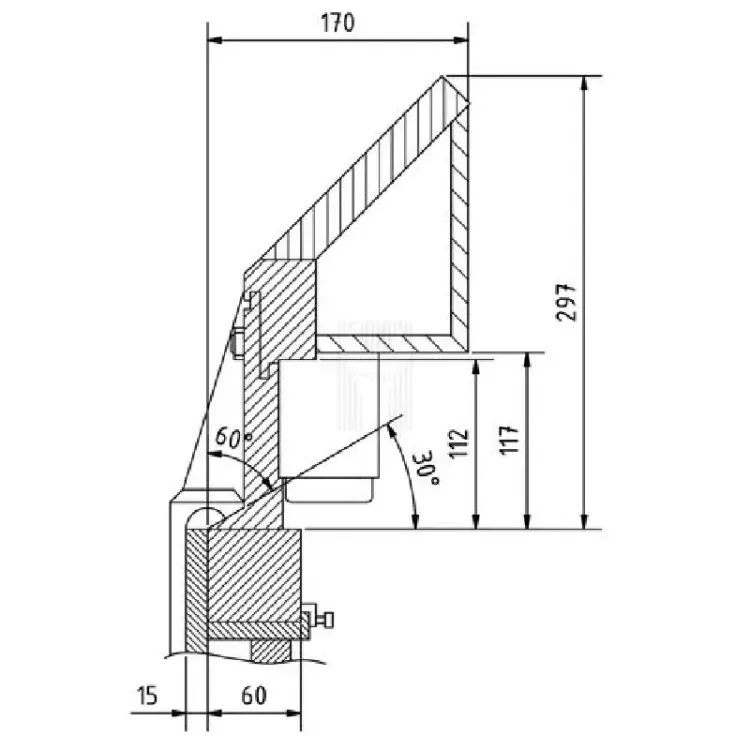

Com barra superior segmentada alta, suporte segmentado e barra de flexão segmentada standard





Modelo	Art. no.	Largura máx. de trabalho	Espessura máx. chapa* Aço 235 N/mm²	Espessura máx. chapa Aço inox VA	Ângulo máx. flexão	Peso	Dimensões C x L x A
FSBM 1020-20 HSG**	3770103	1 020 mm	2.0 mm	1.2 mm	150°	360 kg	1 280 x 620 x 1 200 mm



*Dados de desempenho para material com força de tensão de 235 N/mm²; Desempenho flexão aço inox (VA) = fator 0.75;

desempenho flexão alumínio = 1.2; ferramentas superiores temperadas são necessárias para flexão de aço inox (VA);**Segmentos têm uma dureza de HRC24-26



Tipo	Segmentação
FSBM 1020-20 HSG	25-30-35-40-45-50-75-100-150-200-270 mm



Acessórios

Batente traseiro até 300 mm (para 3772102, 3772125, 3772127, 3772128)  3772720
