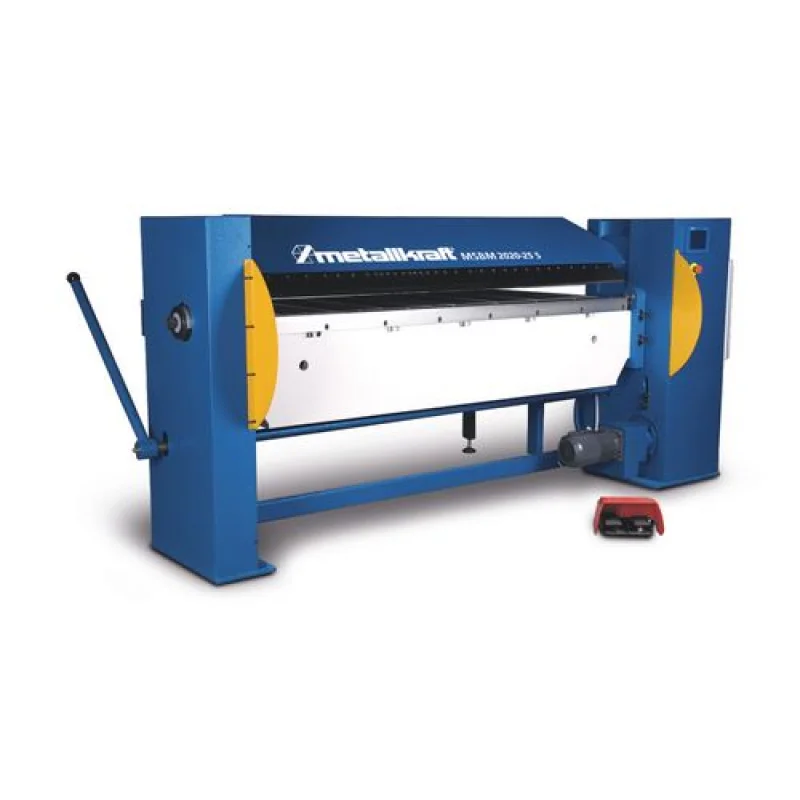

QUINADEIRA MOTORIZADA MSBM3020/15 SH METALLKRAFT

Descrição

QUINADEIRA MOTORIZADA MSBM3020/15 SH METALLKRAFT

MSBM – Quinadeira motorizada, operada por pedal



• Versão semi-motorizada – operação manual da barra superior, operação de flexão motorizada
• Desenvolvido para uso profissional
• Operado por pedal
• Design soldado robusto e compacto
• Com guia de flexão aguda de largura total
• Com ajuste manual do ângulo de dobra através de escale de anel standard
• Baixa manutenção necessária



Modelos SH

X Com ferramentas segmentadas altas em V



Modelo	Art. no.	Máx. largura de trabalho	Máx. espessura de trabalho*	Passagem máx. entre barra superior+inferior	Ângulo máx. de flexão	Peso	Dimensões C x L x A em mm
MSBM 3020-15 SH	3779053	3 020 mm	1.5 mm	140 mm	1.1 kW	2 200 kg	3 975 x 560 x 1 290



*Dados de desempenho para material com força de tensão de 400 N/mm²; Desempenho flexão aço inox (VA) = fator 0.75; desempenho flexão alumínio = 1.2; ferramentas superiores temperadas são necessárias para flexão de aço inox (VA);



Dimensões

Barra de flexão MSBM SH



L	F	G
1 500	290	320
2 000	290	320
2 500	310	340
3 000	310	340

Largura guia de flexão 20 mm



Tipo Segmentação MSBM S / MSBM SH

MSBM 3020-15 S / SH 25-30-35-40-45-50-75-100-150-200-200-270-400-400-500-500



	Acessórios MSBM 3020-15 / S / SH	Art. no.
Batente traseiro com dois braços, ranhuras em T e cames de inclinação, 100 – 1 000 mm		3797008
Batente traseiro com volante manual, dispositivo de medição e barra de largura total, 75 – 760 mm		3797013
Batente traseiro, volante manual, dispositivo de medição e paragem de dedos 6 – 760 mm		3797023
Tesouras de rolo para espessuras de chapa até 0.8 mm		3797033
