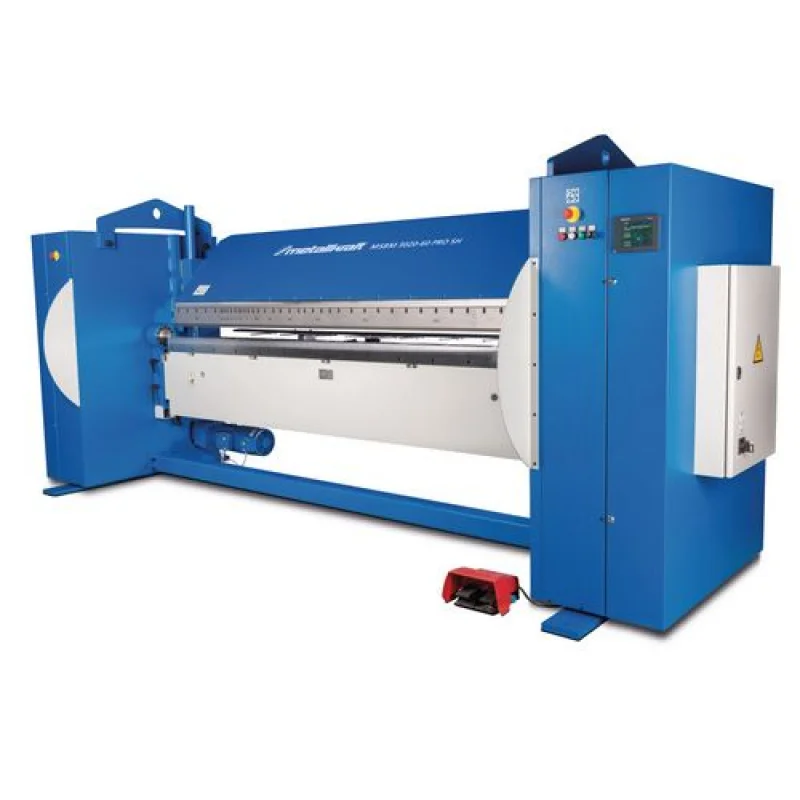

QUINADEIRA MOTORIZADA MSBM4520-30 PRO DUO METALLKRAFT

Descrição

QUINADEIRA MOTORIZADA MSBM4520-30 PRO DUO METALLKRAFT



MSBM PRO – Quinadeira motorizada, para chapas com espessura até 8.0 mm

• Adequado para espessuras de chapa até 8 mm
• Design soldado robusto
• Barra de flexão movimentada dinamicamente através de dois motores de engrenagem controlados por frequência
• Fixação da viga superior via rosca trapezoidal
• Motores premium Lenze
• Ferramentas adequadas para flexão de aço inoxídavel
• Ajustamento de ângulo de flexão via ecrã touch do controlo NC
• Configuração da espessura da folha manualmente na barra de flexão
• Coroamente manual da barra de flexão
• Com guia de flexão aguda de largura total
• Operado via pedal duplo com função de paragem de emergência
• Máquina motorizada sem hidráulicos



Modelos DUO

• Com guia de flexão aguda de largura total e ferramentas segmentadas altas em V



Modelo	Art. no.	Máx. largura de trabalho	Máx. espessura de trabalho*	Passagem máx. entre barra superior+inferior	Motor		Peso	Dimensões C x L x A em mm
					Barra	Flexão
MSBM 4520-30 PRO DUO	3779424	4520 mm	3.0 mm	350/240 mm	4.0 kW	2 x 4.0 kW	8980 kg	5980 x 1 500 x 1750



*Dados de desempenho para material com força de tensão de 400 N/mm²; Desempenho flexão aço inox (VA) = fator 0.75; desempenho flexão alumínio = 1.2; ferramentas superiores temperadas são necessárias para flexão de aço inox (VA);



• Controlo opcional – Schneider TM 238, controlo de eixo único para introdução de ângulo digital via ecrã touch de dimensões generosas com opção de armazenagem de sequências de dobragem
• Controlo opcional – Schneider CNC2A, controlo de dois eixos para entrada de ângulo digital e entrada da posição do batente traseiro com a opção de armazenar sequências de flexão, batente traseiro motorizado com  paragem de dedos, percurso 15- 1000mm
• Controlo opcional Schneider CNC3A, controlo de três eixos para entrada de ângulo digital e entrada da posição do batante traseiro e posição de abertura da barra com a opção de armazenar sequências de flexão, batente traseiro motorizado com paragem de dedos, percurso 15-1000mm
• Controlo CNC opcional com gráficos 3D, os perfis são feitos pelo operador num generoso ecã touch de 19″; Todas as posições dos eixos e a sequência de flexão são calculadas pelo controlo, batente traseiro motorizado com paragem de dedos, percurso 15-1 000 mm



Acessórios MSBM 4520-30 PRO / SH / DUO

Batente traseiro com volante manual, dispositivo de medição e barra de largura total, 75 – 760 mm – 3797015

Batente traseiro, volante manual, dispositivo de medição e paragem de dedos 6 – 760 mm – 3797025

Controlo Schneider CNC2A, ângulo de flexão e ajustamento batente traseiro via ecrã touch no controlo NC, batente traseiro motorizado com paragem de dedos, 15-1 000 mm, possível armazenagem de sequências de borda – 3797595

Controlo Schneider CNC3A, ângulo de flexão, batente traseiro e abertura de barra superior via ecrã touch no controlo NC, batente traseiro motorizado com paragem de dedos, 15-1 000 mm, possível armazenagem de sequências de flexão – 3797615

Controlo CNC FF101 com gráficos 3D, ecrã touch 19“, batente traseiro motorizado comparagem de dedos, 15-1 000 mm -3797625



QUINADEIRA MOTORIZADA MSBM4520-30 PRO DUO METALLKRAFT
