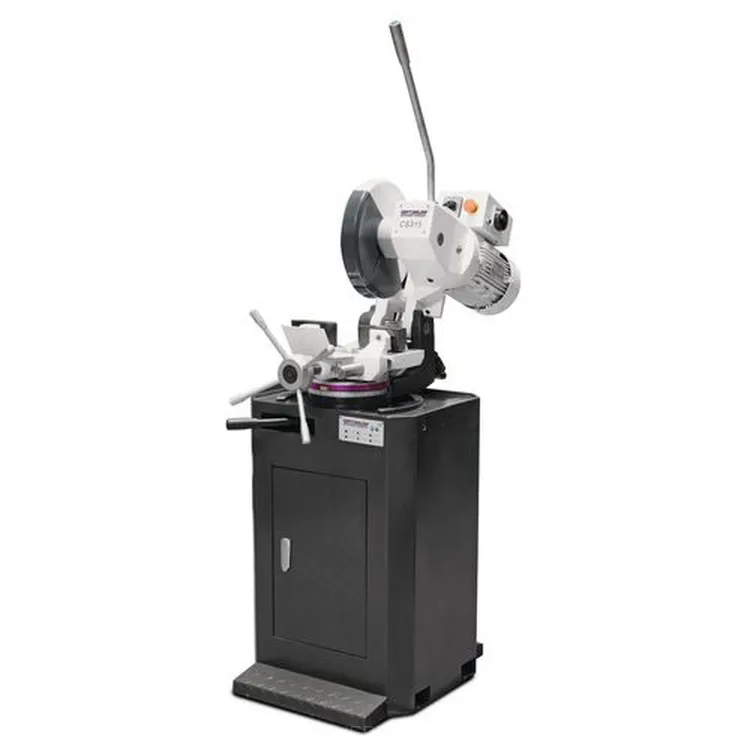

SERRA CIRCULAR OPTI CS315/400V OPTIMUM

Descrição

SERRA CIRCULAR OPTI CS315/400V OPTIMUM

– Faixa de rotação de ± 45°

– Escala de ângulo fácil de ler, permite um trabalho preciso

– Corte em esquadria ajustável em segundos

– Fuso protegido

– Estrutura sólida com buracos nos dois lados para adicionar a bancada

ajustável MSR

– Punho longo suporta a serra sem aplicar demasiado esforço, inclui botão

integrado (On/Off)

– Bomba de refrigeração automática liga durante operação

– Dispositivo de proteção funcional, design fechado e móvel

– Mecanismo de abertura rápida para uma ótima segurança ao cortar

– Torno de fixação centralizada, 4x guiado com garras de aperto ajustáveis

individualmente O corte ocorre sempre na posição ideal em relação à

peça de trabalho

– Estrutura sólida

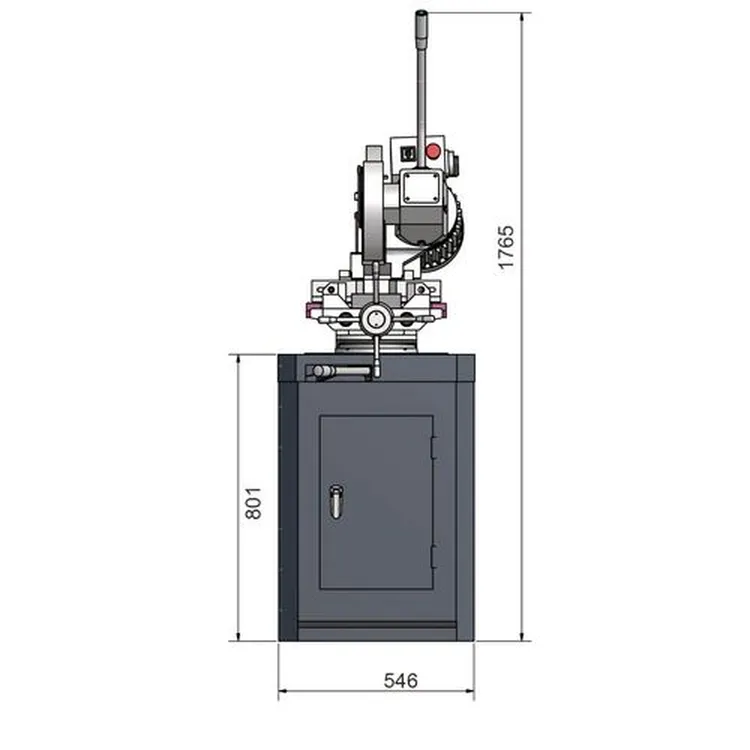

– Tamanho de estruturas:

– CS 275 – 460 x 515 x 775 mm e

– CS 315 – 546 x 620 x 801 mm

– A serra é entregue sem lâmina de serra circular (divisão da lâmina de

serra livremente selecionável)

Serras circulares de metal manuais para aço, ferro, ligas leves, materiais sólidos ou secções

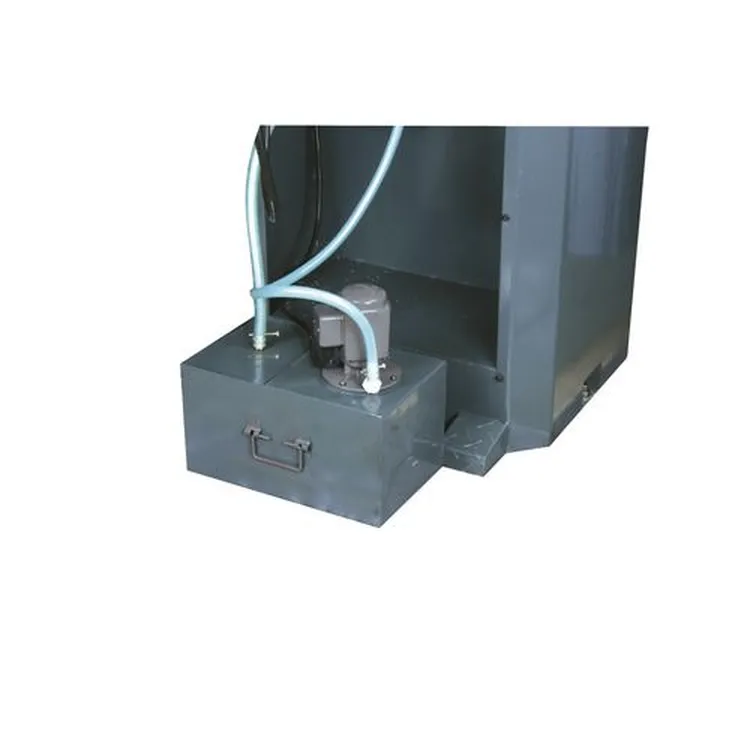

Bomba de refrigeração

> Depósito de refrigeração removível

> Bomba de alto desempenho integrada

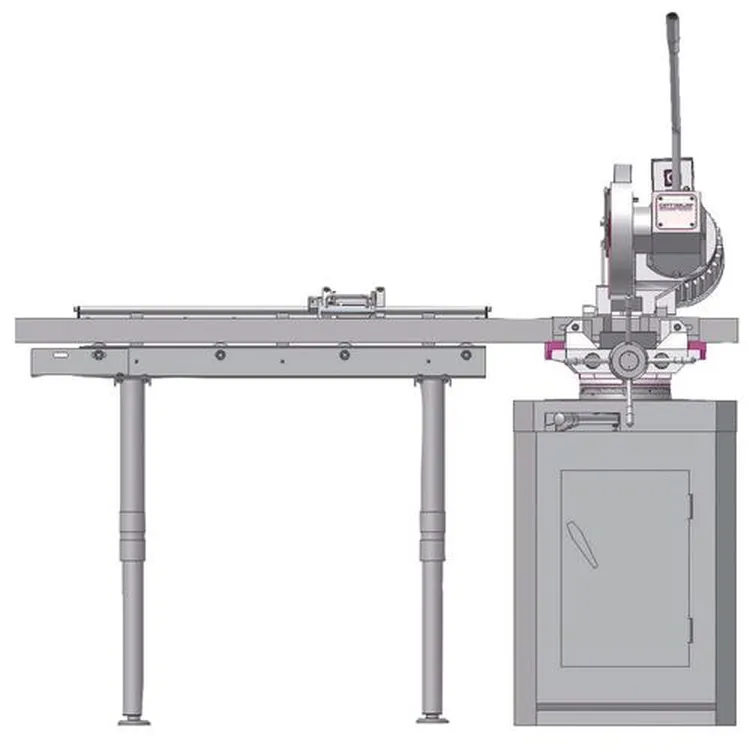

Bancadas ajustáveis MSR 4	Art. no. 3357610
MSR 4H	3357001
MSR 7	3357611
MSR 7H	3357002
MSR 10	3357613
MSR 10H	3357003



Dados técnicos	CS 315
Art. no.	3302300
Especificações técnicas
Ligação eléctrica	400 V / 3 Ph ~50 Hz
Potência do motor	0,75 / 1,5 kW
Motor bomba de refrigeração	40 W
Instruções gerais
Ângulo de corte	-450 bis +450
Ajuste ângulo de corte	via bloco de rolamento rotativo
Avanço	manual
Velocidade de corte	19 / 38 rpm
Diâmetro do disco	Ø 315 mm; Interno-Ø 40 mm
Largura mandíbula torno	135 mm

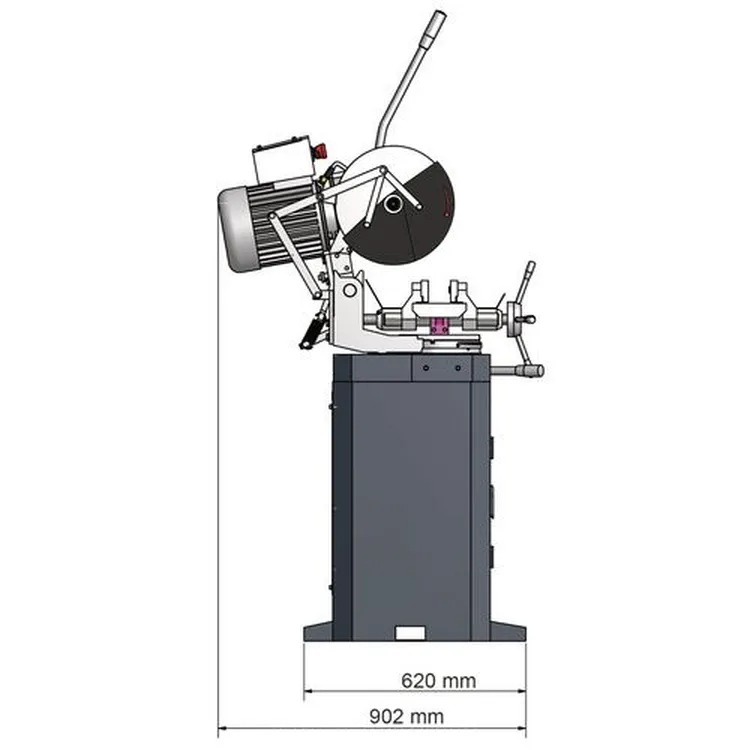

Dimensões
Comprimento	560 mm
Largura	902 mm
Altura	1.765 mm
Peso	235 kg





Equipamento standard

> Sistema refrigeração

> Estrutura da máquina



Áreas de corte
CS 275	0 °	Ø 60 mm	60 mm	60 x 100 mm
CS 315		Ø 85 mm	85 mm	70 x 130 mm
CS 275	45°	Ø 60 mm	60 mm	60 x 70 mm
CS 315		Ø 85 mm	85 mm	70 x 90 mm



Informação de discos de serra circular

4 mm/T: Tubo/Perfil (espessura parede)

> até 1 mm: Alu / Bronze / Cobre / Latão

> até 1,5 mm: aços até 1.500 N/m2/aços inoxidáveis

> até 2 mm: aços até 1.200 N/m2

6 mm/T: Tubo/Perfil (espessura parede)

> até 1,5 mm: Alu / Bronze / Cobre / Latão

> de 3 mm: Aços até 1.800 N/m2

6 mm/T: Materiais sólidos (Secção transversal)

> 10-20 mm: Alu / Bronze / Cobre / Latão

> 20-40 mm: Aços até bis 1.800 N/m2/Rostfreie Stähle

8 mm/T: Tubo/Perfil (espessura parede)

> de 3 mm: Alu / Bronze / Cobre / Latão

8 mm/T: Materiais sólidos (Secção transversal)

> 20-40 mm: Aços até 1.800 N/m2 Alu/Bronze/Cobre

> 40-60 mm: Aços até 1.200 N/m2/Aços inoxidáveis



Discos de serras circulares de metal CS 275
mm/por dente	Dentes	Largura	Art.no.
4 mm/T	220	2,5 mm	3357444
6 mm/T	140	2,5 mm	3357446
8 mm/T	110	2,5 mm	3357448



CS 315
4 mm/T	240	2,5 mm	3357454
6 mm/T	150	2,5 mm	3357456
8 mm/T	120	2,5 mm	3357458
