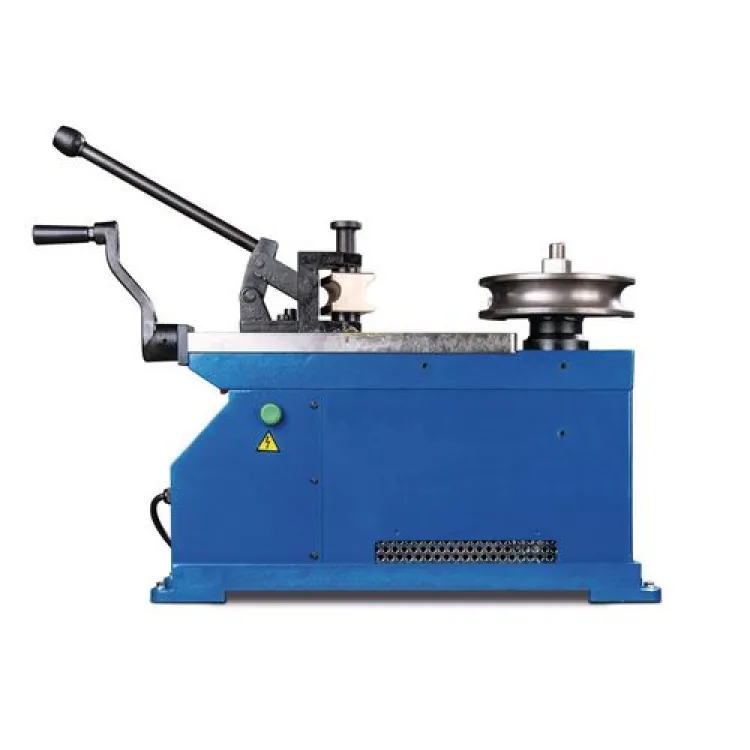

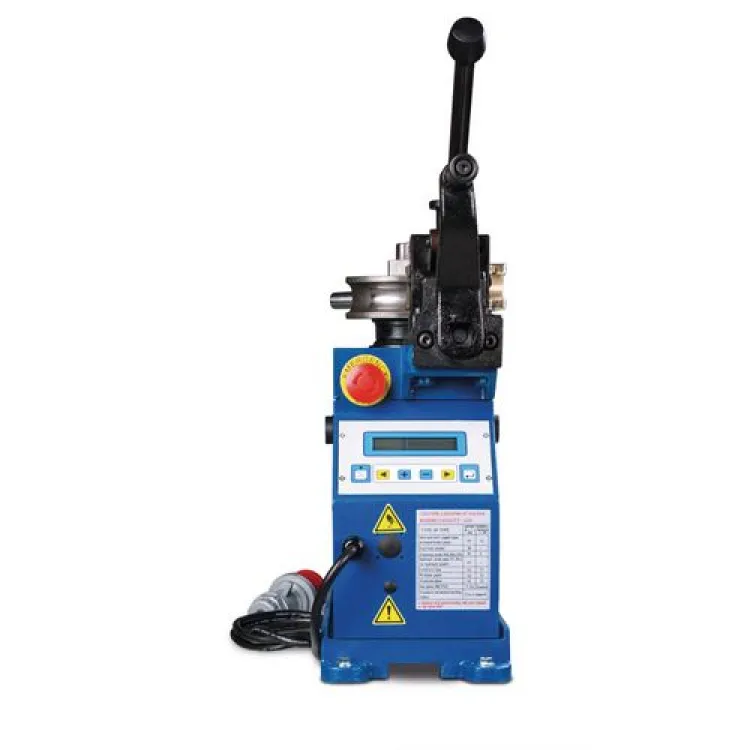

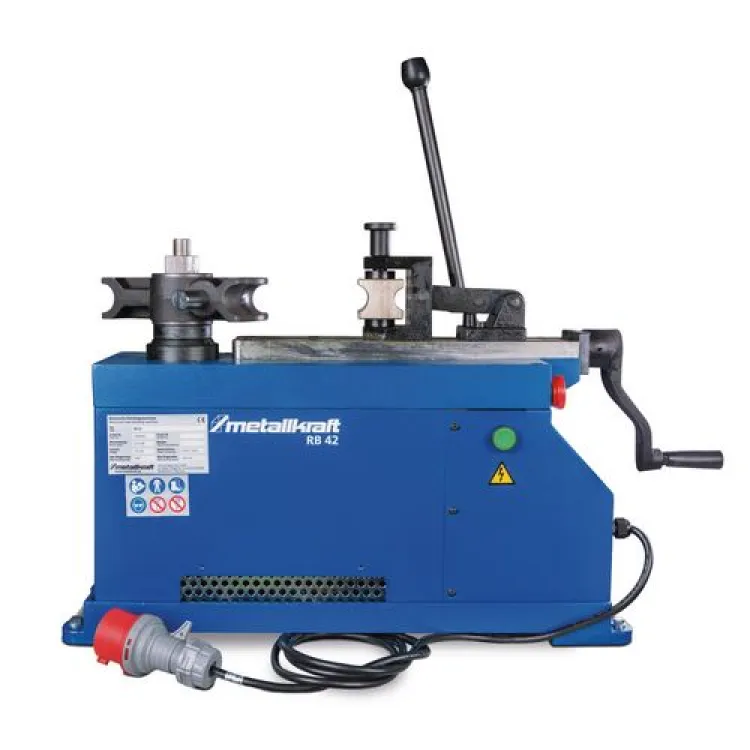

CURVADORA DE TUBOS ELÉCTRICA RB 42 METALLKRAFT
4,299.00 € + IVA
5,287.77 € Incl. IVA
Controle NC para definir o ângulo de dobra
Construção robusta e de alta qualidade
Até 50 programas podem ser armazenados
Troca rápida de ferramenta
Acionamento do motor puro
Retorna automaticamente à posição inicial
Características gerais
Máx. raio de curvatura100 milímetros
Máx. ângulo de flexão210 °
Velocidades de dobra2 U/min
Torque 2341 nm
Dimensões e pesos
Comprimento (produto) aprox. 600 milímetros
Largura/profundidade (produto) aprox. 180 milímetros
Altura (produto) aprox. 450 milímetros
Peso líquido aprox. 94kg
Desempenho de dobra
Material tubular de desempenho de flexão 420 N/mm² (Ø x espessura da parede) 42x3mm
Material tubular de desempenho de flexão 350 N/mm² (Ø x espessura da parede) 42x3mm
Material tubular de desempenho de flexão 650 N/mm² (Ø x espessura da parede )30x2mm
Dados elétricos
Saída do motor de acionamento 0,55 kW
Tensão de alimentação 400 V
Frequência da rede 50Hz
NÃO INCLUI MATRIZES NEM BASE
- Descrição
Descrição
CURVADORA DE TUBOS ELÉCTRICA RB 42 METALLKRAFT
RB series – Controlada por NC com programa de memória grande
- Controlo NC para ajustar o ângulo de flexão
- Design robusto, premium
- Até 50 espaços de memória para programas
- Mudança rápida de ferramentas
- Motorizado apenas
- Move automaticamente para a posição inicial
| Art. no. | 4300042 |
| Dados técnicos | RB 42 |
| Flexão de desempenho para material tubuluar 420 N/mm² | Ø 42 x 3 mm |
| Flexão de desempenho para material tubuluar 350 N/mm² | Ø 42 x 3 mm |
| Flexão de desempenho para material tubuluar 650 N/mm² | Ø 30 x 2 mm |
| Raio máx. de dobragem | 100 mm |
| Ângulo máx. de dobragem | 180° |
| Velocidade de dobragem | 2 rpm |
| Torque | 2 341 Nm |
| Motor principal | 0.55 kW |
| Ligação elétrica | 400 V / 40 Hz |
| Dimensões (C x L x A) | 600 x 180 x 450 mm |
| Peso | 94 kg |
CURVADORA DE TUBOS ELÉCTRICA RB 42 METALLKRAFT
| Acessórios | Art. no. |
| Chassi | 4310000 |
| Segmento de dobra consiste em:
1 segmento de dobra, 2 suportes de rolamentos e 1 anel |
Art. no. |
| Segmento de dobra 1/4″ T (13.72 mm) R 37.6 | 4310005 |
| Segmento de dobra 1/2″ T (21.3 mm) R 59.2 | 4310006 |
| Segmento de dobra 3/4″ T (26.9 mm) R 80 | 4310007 |
| Segmento de dobra 1″ W (25.4 mm) R 80 | 4310008 |
| Segmento de dobra 1″ T (33.7 mm) R 100.1 | 4310009 |
| Segmento de dobra 1 1/4″ W (38.1 mm) R 100.1 | 4310010 |
| Sapatos deslizantes | Art. no. |
| 1/2″T (Ø21.7 mm) x 3/8″T (Ø17.3 mm) | 4310050 |
| 1/4″T (Ø13.8 mm) x 1/8″T (Ø10.5 mm) | 4310051 |
| 1″T (Ø34 mm) x 3/4″T (Ø27.2 mm) | 4310052 |
| 1″W (Ø35.4 mm) x 1 1/4″W (Ø31.8
mm) |
4310053 |
| 1 1/4″W (Ø31.8 mm) x 1 1/2″W (Ø
38.1 mm) |
4310054 |
