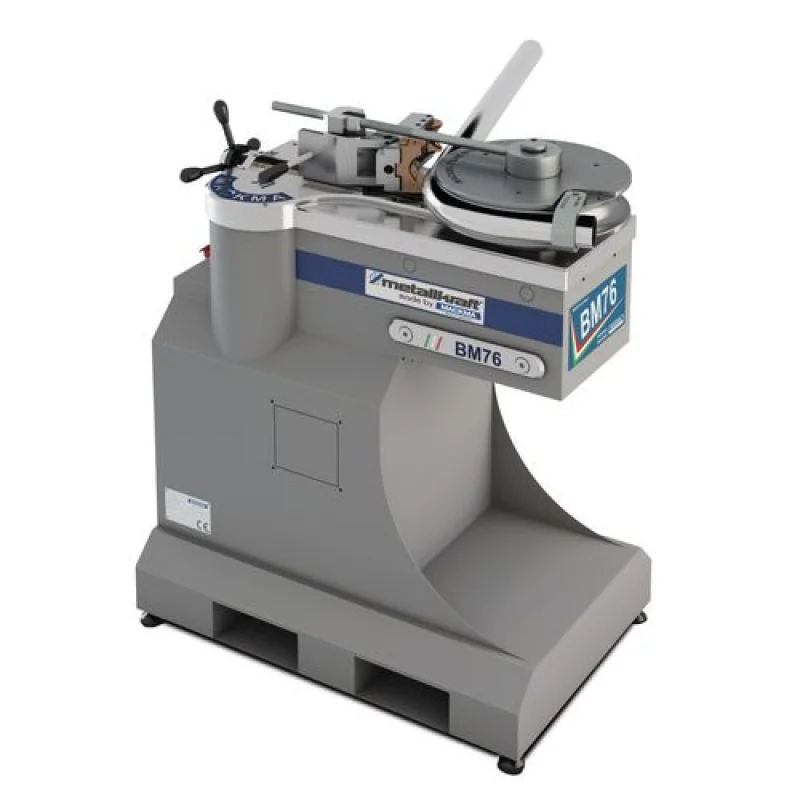

Curvadora de Tubos Elétrica METALLKRAFT BM 76-S 400V
Ref.:
MTK3960076
- Modelo: BM 76-S
- Alimentação: 400 V / 50 Hz
- Potência do Motor: 1.8 kW
- Capacidade Máxima de Curvatura: Ø 76 x 3 mm (420 N/mm²)
- Raio Máximo de Curvatura: 380 mm
- Ângulo Máximo de Curvatura: 180°
- Torque: 10 000 Nm
- Velocidades: 2 velocidades de trabalho
- Peso: 306 kg
- Descrição
- Solicitar Contacto
- Informação adicional
Descrição
✓ A Curvadora de Tubos Elétrica METALLKRAFT BM 76-S 400V é uma máquina de curvar tubos sem mandril de alta qualidade, compacta e extremamente durável, concebida para responder às exigências mais rigorosas da indústria metalúrgica.
✓ Equipada com o controlo padrão SIMPLY, esta máquina permite a inserção fácil do ângulo de curvatura e do respetivo valor de correção, garantindo uma operação rápida e sem complicações.
✓ O seu potente motor de 1.8 kW com inverter e engrenagem de redução proporciona um torque elevado de 10 000 Nm, permitindo trabalhar com materiais de alta resistência de forma suave e silenciosa.
✓ Graças ao sistema inteligente de ferramentas patenteado, a Curvadora de Tubos Elétrica METALLKRAFT BM 76-S 400V suporta a flexão tanto para a esquerda como para a direita utilizando o mesmo conjunto de ferramentas, otimizando o tempo de preparação.
✓ O inovador sistema de mola patenteado facilita a remoção rápida dos tubos dobrados do bloco de deslize, reduzindo o esforço do operador e aumentando a produtividade diária.
Dados técnicos
| Especificação | Unidade | Valor |
|---|---|---|
| Capacidade Ø x espessura parede (420 N/mm²) | mm | 76 x 3 |
| Capacidade Ø x espessura parede (350 N/mm²) | mm | 70 x 5 |
| Capacidade Ø x espessura parede (650 N/mm²) | mm | 70 x 4 |
| Capacidade Ø material sólido (420 N/mm²) | mm | 46 |
| Raio máximo de curvatura | mm | 380 |
| Ângulo máximo de curvatura | ° | 180 |
| Velocidades de rotação | rpm | 1 e 2 |
| Torque máximo | Nm | 10 000 |
| Projeção da cabeça de curvatura (C x T) | mm | 464 x 390 |
| Altura da cabeça de curvatura (A) | mm | 315 |
| Potência do motor | kW | 1.8 |
| Ligação elétrica | V/Hz | 400 / 50 |
| Dimensões (C x L x A) | mm | 1 000 x 680 x 1 100 |
| Peso aproximado | kg | 306 |
Destaques
Destaques
Destaques
Destaques
- Design compacto, robusto e de elevada durabilidade para uso industrial contínuo.
- Controlo NC SIMPLY para ajuste rápido do ângulo de curvatura e correção.
- Sistema de ferramentas patenteado que permite curvar à esquerda e à direita com o mesmo kit.
- Extração fácil do tubo através de um sistema de mola patenteado.
- Duas velocidades de trabalho selecionáveis por interruptor.
- Fixação manual de tubos com volante e contador para máxima repetibilidade.
- Funcionamento silencioso e limpo devido ao acionamento totalmente motorizado (sem hidráulicos).
Aplicações
Aplicações
Aplicações
Aplicações
- Curvatura de tubos de aço, aço inoxidável e outros metais na indústria metalomecânica.
- Fabrico de estruturas metálicas, corrimãos, tubagens industriais e chassis.
- Trabalhos de precisão em oficinas de serralharia e manutenção industrial.
Acessórios Opcionais Disponíveis
- Unidades de posicionamento de 3 m ou 6 m com cames de paragem ajustáveis e escala longitudinal.
- Mandril de três mandíbulas com cames de paragem e escala angular.
- Unidade de rebarbação motorizada.
- Controlo EXPERT para programação e gravação de sequências de curvatura complexas.
- Suporte para ferramentas de curvatura de outros fabricantes.
| Art. no. | 3960076 | ||
| Dados técnicos | BM 76-S | ||
| Desempenho de dobragem | |||
| Ø x espessura parede (420N/mm²) | mm | 76 x 3 | |
| Ø x espessura parede (350 N/mm²) | mm | 70 x 5 | |
| Ø x espessura parede (650N/mm²) | mm | 70 x 4 | |
| Ø material sólido (420N/mm²) | mm | 46 | |
| Raio máx. de dobragem | mm | 380 | |
| Ângulo máx. de dobragem | ° | 180 | |
| Velocidade de dobragem | rpm | 1 e 2 | |
| Torque | Nm | 10 000 | |
| Projeção dobragem cabeça (C x T) | mm | 464 x 390 | |
| Altura dobragem cabeça (A) | mm | 315 | |
| Variante | |||
| Motor | kW | 1.8 | |
| Ligação elétrico | V/Hz | 400/50 | |
| Peso (apróx.) | kg | 306 | |
| Comprimento (C) | mm | 1 000 | |
| Largura (L) | mm | 680 | |
| Altura (A) | mm | 1 100 | |
| Posicionamento unidade 3 m ou 6 m | o | ||
|
Uni. rebarbaçao acionada por motor |
o |
||
| Controlos expert | o |
Informação adicional
| Peso | 306.000 kg |
|---|
- Descrição
- Solicitar Contacto
- Informação adicional
Descrição
✓ A Curvadora de Tubos Elétrica METALLKRAFT BM 76-S 400V é uma máquina de curvar tubos sem mandril de alta qualidade, compacta e extremamente durável, concebida para responder às exigências mais rigorosas da indústria metalúrgica.
✓ Equipada com o controlo padrão SIMPLY, esta máquina permite a inserção fácil do ângulo de curvatura e do respetivo valor de correção, garantindo uma operação rápida e sem complicações.
✓ O seu potente motor de 1.8 kW com inverter e engrenagem de redução proporciona um torque elevado de 10 000 Nm, permitindo trabalhar com materiais de alta resistência de forma suave e silenciosa.
✓ Graças ao sistema inteligente de ferramentas patenteado, a Curvadora de Tubos Elétrica METALLKRAFT BM 76-S 400V suporta a flexão tanto para a esquerda como para a direita utilizando o mesmo conjunto de ferramentas, otimizando o tempo de preparação.
✓ O inovador sistema de mola patenteado facilita a remoção rápida dos tubos dobrados do bloco de deslize, reduzindo o esforço do operador e aumentando a produtividade diária.
Dados técnicos
| Especificação | Unidade | Valor |
|---|---|---|
| Capacidade Ø x espessura parede (420 N/mm²) | mm | 76 x 3 |
| Capacidade Ø x espessura parede (350 N/mm²) | mm | 70 x 5 |
| Capacidade Ø x espessura parede (650 N/mm²) | mm | 70 x 4 |
| Capacidade Ø material sólido (420 N/mm²) | mm | 46 |
| Raio máximo de curvatura | mm | 380 |
| Ângulo máximo de curvatura | ° | 180 |
| Velocidades de rotação | rpm | 1 e 2 |
| Torque máximo | Nm | 10 000 |
| Projeção da cabeça de curvatura (C x T) | mm | 464 x 390 |
| Altura da cabeça de curvatura (A) | mm | 315 |
| Potência do motor | kW | 1.8 |
| Ligação elétrica | V/Hz | 400 / 50 |
| Dimensões (C x L x A) | mm | 1 000 x 680 x 1 100 |
| Peso aproximado | kg | 306 |
Destaques
Destaques
Destaques
Destaques
- Design compacto, robusto e de elevada durabilidade para uso industrial contínuo.
- Controlo NC SIMPLY para ajuste rápido do ângulo de curvatura e correção.
- Sistema de ferramentas patenteado que permite curvar à esquerda e à direita com o mesmo kit.
- Extração fácil do tubo através de um sistema de mola patenteado.
- Duas velocidades de trabalho selecionáveis por interruptor.
- Fixação manual de tubos com volante e contador para máxima repetibilidade.
- Funcionamento silencioso e limpo devido ao acionamento totalmente motorizado (sem hidráulicos).
Aplicações
Aplicações
Aplicações
Aplicações
- Curvatura de tubos de aço, aço inoxidável e outros metais na indústria metalomecânica.
- Fabrico de estruturas metálicas, corrimãos, tubagens industriais e chassis.
- Trabalhos de precisão em oficinas de serralharia e manutenção industrial.
Acessórios Opcionais Disponíveis
- Unidades de posicionamento de 3 m ou 6 m com cames de paragem ajustáveis e escala longitudinal.
- Mandril de três mandíbulas com cames de paragem e escala angular.
- Unidade de rebarbação motorizada.
- Controlo EXPERT para programação e gravação de sequências de curvatura complexas.
- Suporte para ferramentas de curvatura de outros fabricantes.
| Art. no. | 3960076 | ||
| Dados técnicos | BM 76-S | ||
| Desempenho de dobragem | |||
| Ø x espessura parede (420N/mm²) | mm | 76 x 3 | |
| Ø x espessura parede (350 N/mm²) | mm | 70 x 5 | |
| Ø x espessura parede (650N/mm²) | mm | 70 x 4 | |
| Ø material sólido (420N/mm²) | mm | 46 | |
| Raio máx. de dobragem | mm | 380 | |
| Ângulo máx. de dobragem | ° | 180 | |
| Velocidade de dobragem | rpm | 1 e 2 | |
| Torque | Nm | 10 000 | |
| Projeção dobragem cabeça (C x T) | mm | 464 x 390 | |
| Altura dobragem cabeça (A) | mm | 315 | |
| Variante | |||
| Motor | kW | 1.8 | |
| Ligação elétrico | V/Hz | 400/50 | |
| Peso (apróx.) | kg | 306 | |
| Comprimento (C) | mm | 1 000 | |
| Largura (L) | mm | 680 | |
| Altura (A) | mm | 1 100 | |
| Posicionamento unidade 3 m ou 6 m | o | ||
|
Uni. rebarbaçao acionada por motor |
o |
||
| Controlos expert | o |
Informação adicional
| Peso | 306.000 kg |
|---|
