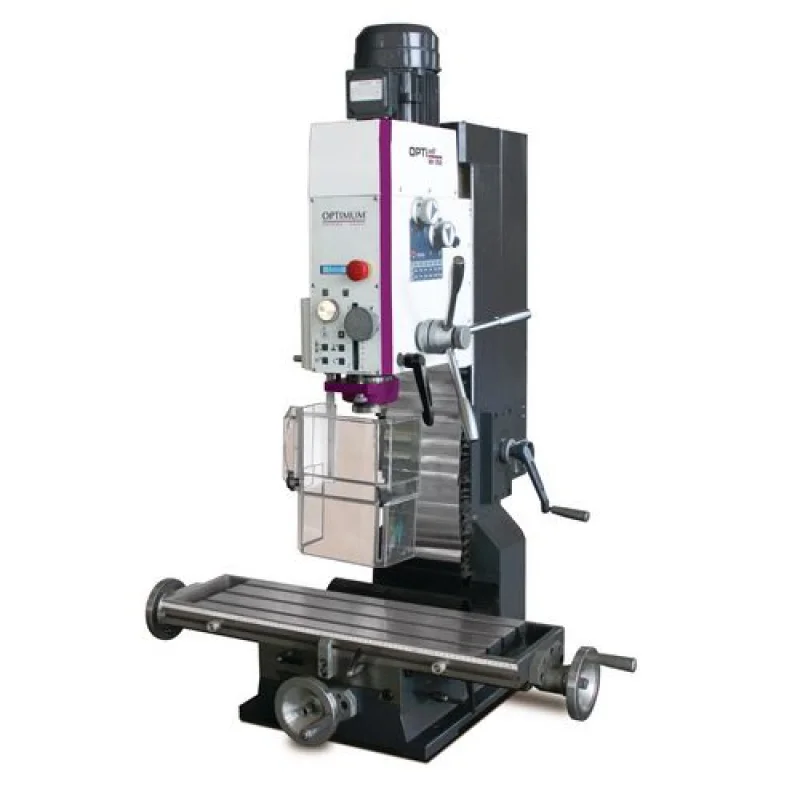

MAQ.FURAR/FRESAR OPTI MH35 G / 400V / 3Ph -BT30 OPTIMUM

Descrição

MAQ.FURAR/FRESAR OPTI MH35 G / 400V / 3Ph -BT30 OPTIMUM

Fresadoras universais de precisão com transmissão manual.

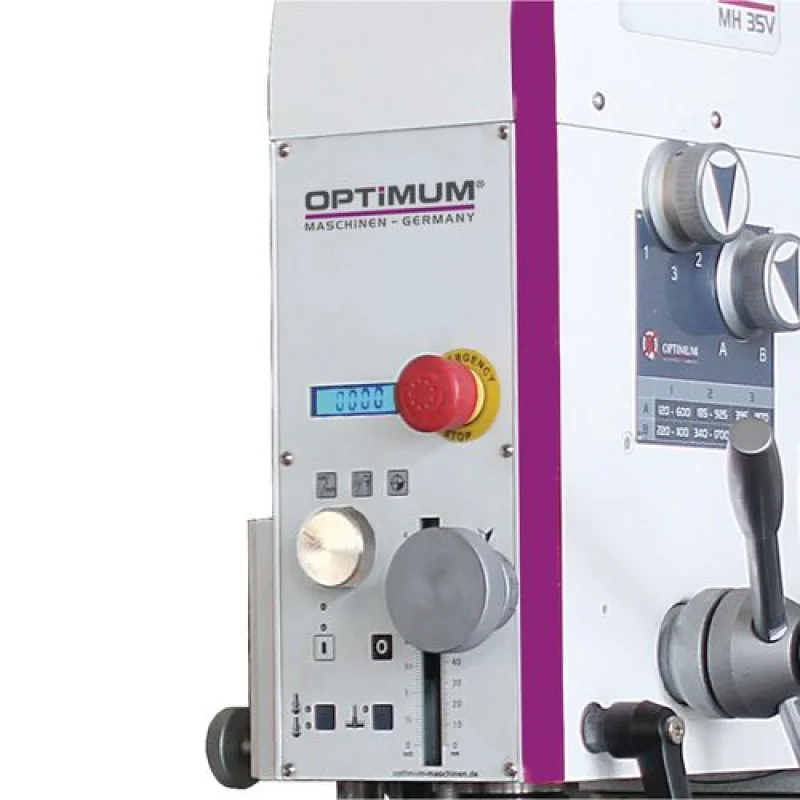

Unidade de controlo com teclado de membrana protegido de poeira e água

-Painel de controle com teclado de membrana fácil de usar e resistente à

água

-Display digital de fácil leitura

-Limitador de profundidade

-Modo de abrir rosca

-Rotação dir./esq.

-Botão no painel de controlo para definir o ponto zero e a medida de perfuração em mm ou polegadas

-Alta concentricidade medida pelo rolamento de rolos cônicos £ 0,015 mm na árvore

-Cabeça inclina ± 30°

-Alimentação fina manual

-Cunhas ajustáveis



-Eixo-Z com tampa de proteção feita de aço inox

-Protecção ajustável em altura com microswitch

-Mesa transversal bem dimensionada com superfície maquinada com

precisão e ranhuras em T

-Guia maciço de rabo de andorinha, retificada para máxima estabilidade e precisão

-Bancada opcional, sólida e robusto, proporciona mais estabilidade



MH 35G:

-Motor de qualidade industrial de 2×6 estágios

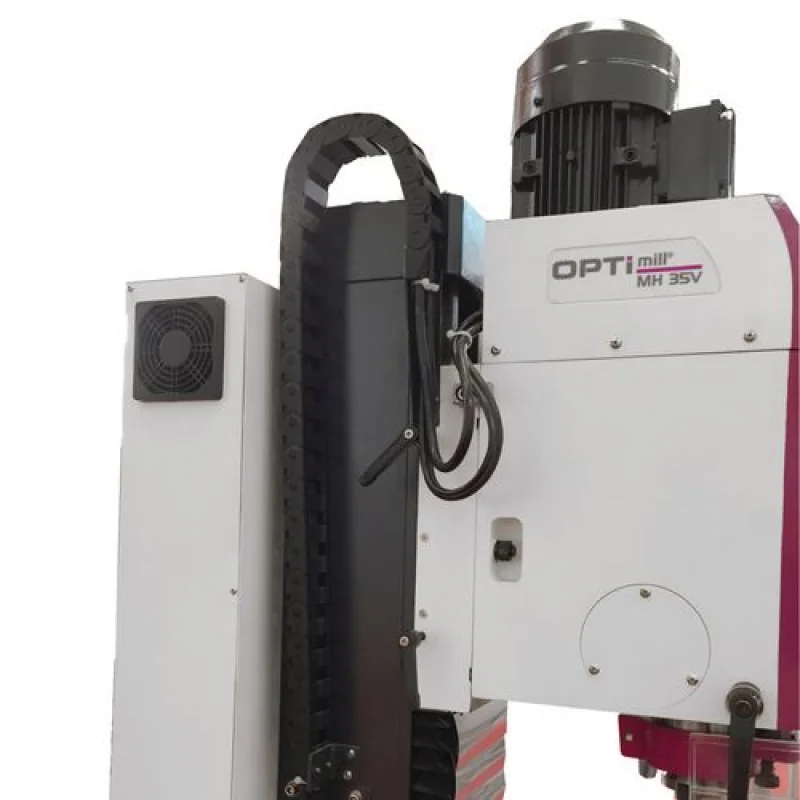

Calha energética

• Deslocação de cabos suaves

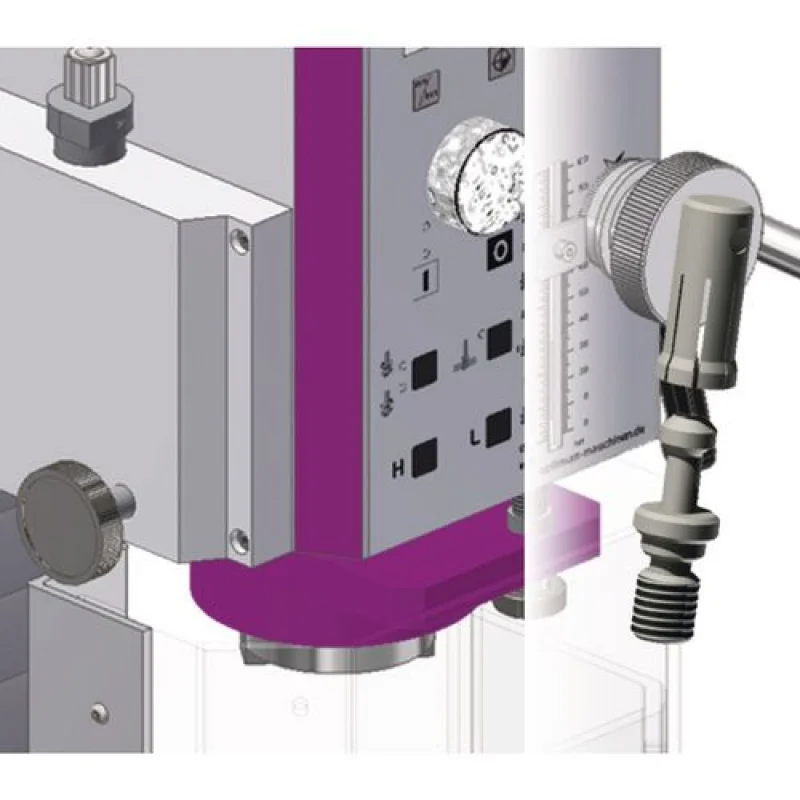

Cabeçote

• Equipado com o alicate de aperto para o parafuso BT30x45°
• Para alterar – desbloqueie o dispositivo de travão mecânico do sistema de libertação rápida e empurre a alavanca da árvore para cima



• Profundidade ajustável através do display digital
• No modo de rosqueamento, a máquina muda automaticamente da direita para a esquerda.



Dados técnicos	MH 35G
Art. No.	3338165
Especificações técnicas
Ligação eléctrica	400 V / 3 Ph ~50 Hz
Potência do motor	1,1 / 1,5 kW
Desempenho de perfuração
Em aço (S235JR)	Ø 32 mm
Contínuo em aço (S235JR)	Ø 28 mm
Dimensão fresa (max.)	Ø 80 mm
Dimensão fresa topo (max.)	Ø 28 mm
Fuso
Curso	90 mm
Cone árvore	BT 30
Diâmetro	68 mm
Alcance	215 mm
Cabeça
Velocidade rotativa	220 – 3.100 min-1
Estágios	2 x 6 Velocidades
Inclinação	± 300
Mesa perfuração
Mesa C x L	750 mm × 210 mm
Rasgos T / Espaçamento / Nº	12 mm / 63 mm / 3
Capacidade de carga	max. 170 kg
Distância fuso – Mesa perfuração max.	440 mm
Curso
Eixo-X	450 mm
Eixo-Y	200 mm
Eixo-Z	460 mm

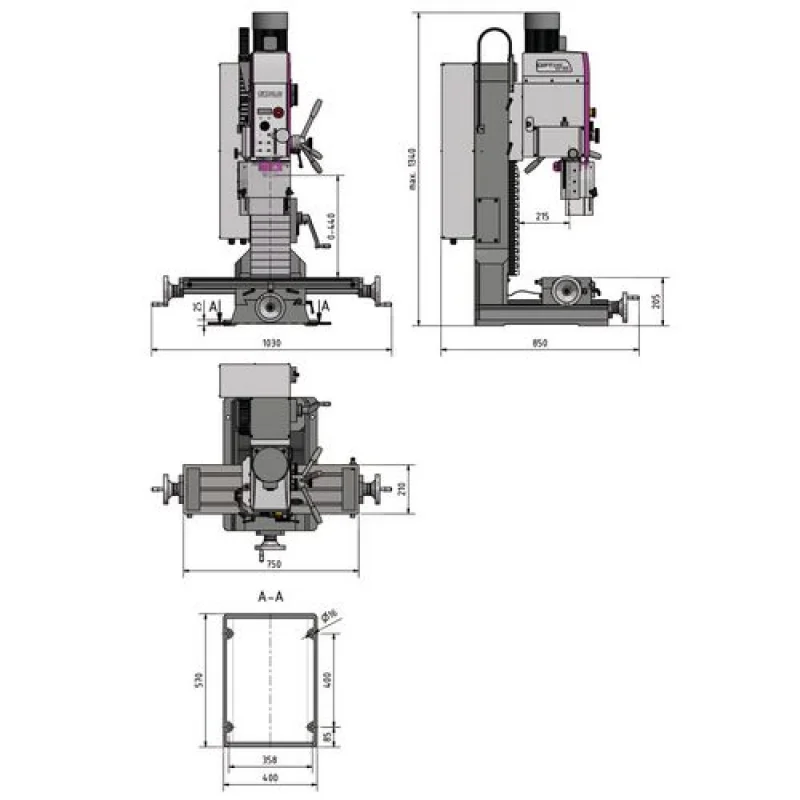

Dimensões
Dimensões C x L x A	850 × 1.030 × 1.340 mm
Peso	316 kg

Equipamento standard

> Ferramenta operacional



Prensas	Art. no.
FMS 125	3354125
VMQ 100	3354181
MV3-75	3354175
DAS 100	3355500
ZAS 50	3354170









Acessórios	Art. no.
Kit inicial BT 30	3353282
> Suporte para roca Ø 22 mm
> Bucha aperto rápido 1 – 13 mm
> 2 buchas Weldon Ø 6 mm e 20 mm
> 1 bucha Weldon de cada Ø 8 / 10 / 12 / 16 mm
> Adaptador BT 30 – CM 2
> 3 Porta pinças ER 32
> Chave porta pinças ER 32
> 18 pinças Kit ER 32
> Ajustador de altura
> Montagem e ferramenta de ajuste de manômetro
> 14 Fixadores para pneumáticos
> Cone limpeza





















Acessórios	Art. no.
Suporte p/roca Ø 22 mm	3353306
Bucha aperto rápido 1 – 13 mm	3536303
Porta fresas Weldon Ø 6 mm	3353310
Porta fresas Weldon Ø 8 mm	3353311
Porta fresas Weldon Ø 10 mm	3353312
Porta fresas Weldon Ø 12 mm	3353313
Porta fresas Weldon Ø 16 mm	3353314
Porta fresas Weldon Ø 20 mm	3353315
Adaptador BT 30 – CM 2	3353305
Porta pinças ER 32	3353304
Chave p/porta pinças ER 32	3353307
Jogo pinças ER 32	3441122
Ajustador de altura	3536290
