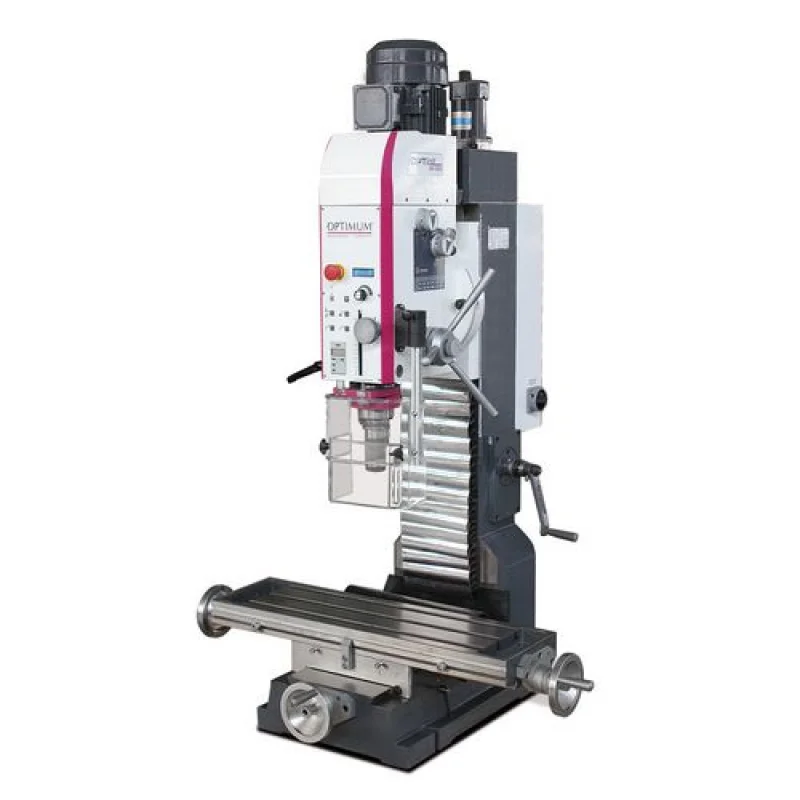

MAQ.FURAR/FRESAR OPTI MH50 V/ 400V / 3Ph – BT40 VARIO OPTIMUM

Descrição

MAQ.FURAR/FRESAR OPTI MH50 V/ 400V / 3Ph – BT40 VARIO OPTIMUM



Fresadoras/furadoras universais com transmissão manual e regulação elétrica do eixo Z MH 50V com acionamento eletrônico
Unidade de controle com teclado de membrana resistente a sujeira e água

– Painel de comando com teclado simples de operar e com membrana resistente à água
– Display digital de fácil leitura
– Limitador de profundidade
– Rotação dir./esq.
– Modo de abrir rosca
– Botão no painel de controlo para definir o ponto zero e a medida de perfuração em mm ou polegadas
– Alta concentricidade medida pelo rolamento de rolos cônicos ≤ 0,015 mm na árvore
– Cabeça inclina ± 30°
– Ajuste elétrico da altura da cabeça
– Alimentação fina manual
– Cunhas ajustáveis
– Protecção ajustável em altura com microswitch
– Guia maciço de rabo de andorinha, retificada para máxima estabilidade e precisão
– Eixo-Z com tampa de proteção feita de aço inox
– Mesa transversal bem dimensionada com superfície maquinada com precisão e ranhuras em T
– Bancada opcional, sólida e robusto, proporciona mais estabilidade

MH 50G:
– Motor de qualidade industrial de 2×6 estágios
MH 50V:
– 6 estágios controlados eletronicamente

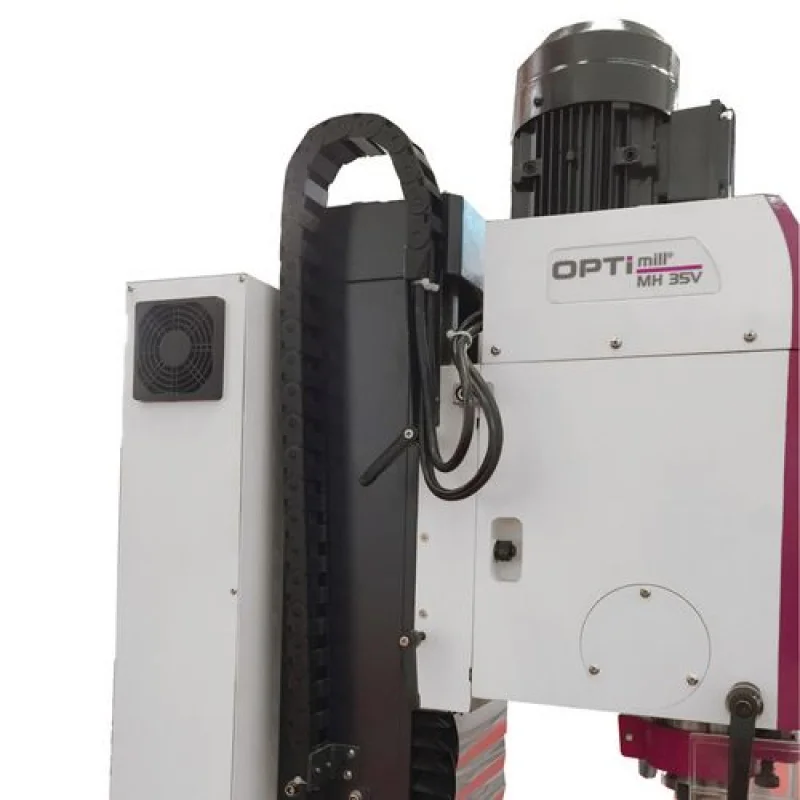

Calha energética
· Deslocação de cabos suaves

Cabeçote
· Equipado com o alicate de aperto para o parafuso BT30x45°
· Para alterar – desbloqueie o dispositivo de travão mecânico do sistema de libertação rápida e empurre a alavanca da árvore para cima

• Profundidade ajustável através do display digital
  · No modo de rosqueamento, a máquina muda automaticamente da direita para a esquerda.



Dados técnicos		MH 50V***
Art. No.		3338185
Especificações técnicas
Ligação eléctrica	400 V / 3 Ph ~50 Hz
Potência do motor		2,2 kW
Desempenho de perfuração
Em aço (S235JR)	Ø 38 mm
Contínuo em aço(S235JR)	Ø 32 mm
Dimensão fresa (max.)	Ø 80 mm
Dimensão fresa topo (max.)	Ø 32 mm
Fuso
Curso	115 mm
Cone árvore	BT 40
Diâmetro	80 mm
Alcance	260 mm
Cabeça
Velocidade rotativa		50 – 3.260 min-1
Estágios		6 Velocidades eletronicamente ajustável
Inclinação	± 300
Mesa perfuração
Mesa C x L	850 mm x 240 mm
Rasgos T / Nº / Espaçamento	18 mm / 3 / 80 mm
Capacidade de carga max.	175 kg
Distância fuso – Mesa perfuração max.	545 mm
Curso
Eixo-X manual	520 mm
Eixo-Y manual	260 mm
Eixo-Z	manual 465 mm / automático 385 mm
Dimensões
Dimensões C x L x A max.	1.210 x 1.020 x 1.645 mm
Peso	525 kg



Equipamento standard

> Ferramenta operacional

Acessórios	Art. no.
Suporte p/roca Ø 27 mm	3353336
Bucha aperto rápido 1 – 13 mm	3536303
Porta fresas Weldon Ø 6 mm	3353340
Porta fresas Weldon Ø 8 mm	3353341
Porta fresas Weldon Ø 10 mm	3353342
Porta fresas Weldon Ø 12 mm	3353343
Porta fresas Weldon Ø 16 mm	3353344
Porta fresas Weldon Ø 20 mm	3353345
Adaptador BT 40 – CM 3	3353335
Porta pinças ER 32	3353334
Chave p/porta pinças ER 32	3353307
Jogo pinças ER 32	3441122
Ajustador de altura	3536290
Montagem e ferramenta de ajuste de manômetro	3536193
Cone limpeza	3353331
Parafuso de engate p/cone 40 x 45° M16	3353332
Parafuso de engate p/cone DIN2080 M16	3536179
Avanço mesa universal  V99	3352022
Kit de montagem V99 – Eixo-X	3352036
Kit ferramentas fixação SPW 16, 58-peças	3352019
Bancada (Informação na pág. 131)	3353015
Apoio anti-vibratório SE 55 (4 peças necessárias)	3352981
Apoio anti-vibratório SE1 (4 peças necessárias)	3381012



Acessórios	Art. no.
Kit inicial BT 40	3353284
> Suporte para roca Ø 27 mm
> Bucha aperto rápido 1 – 13 mm
> 2 buchas Weldon Ø 6 mm e 20 mm
> 1 bucha Weldon de cada Ø 8 / 10 / 12 / 16 mm
> Adaptador BT 40 – CM 3
> 3 Porta pinças ER 32
> Chave porta pinças ER 32
> 18 pinças Kit ER 32
> Ajustador de altura
> Montagem e ferramenta de ajuste de manômetro
> 14 Fixadores para pneumáticos
> Cone limpeza







Prensas	Art. no.
FMS 125	3354125
FMSN 125	3354120
VMQ 100	3354181
MV3-75	3354175
DAS 100	3355500
ZAS 50	3354170
