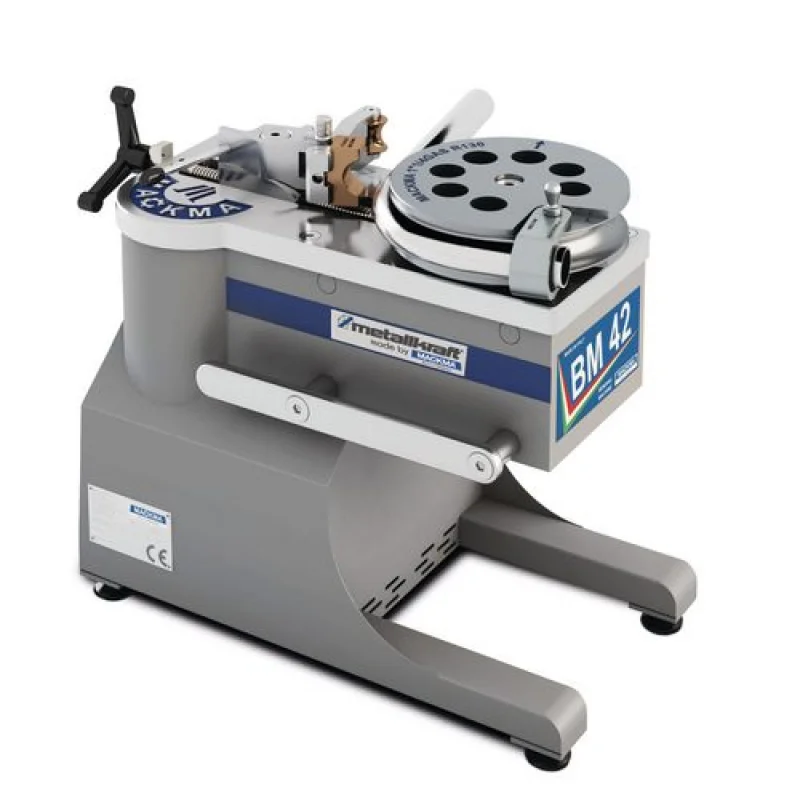

BM 42-SP MÁQUINA DE DOBRA DE TUBOS METALLKRAFT

Descrição

BM 42-SP MÁQUINA DE DOBRA DE TUBOS METALLKRAFT

Série BM – Máquina de dobrar tubos sem mandril



• Design de alta qualidade, compacto e muito durável
• Controlo NC para ajustar ângulo de dobragem e correção
• Controlo padrão SIMPLY: Insira um ângulo e valor de correção (standard com BM 34-S,
• BM 42-SP, BM 42-SA, BM 48-S, BM 60-S, BM 76-S)
• Controlo opcional EXPERT: suporta a entrada de sequências de dobragens e guarda programas (standard com BM 100-E, BM 125-E, BM 150-E, BM 200-E)
• Torque elevado graças ao motor potente com inverter e engrenagem de redução
• Sistema inteligente de ferramentas que suporta a flexão esquerda e direita com a mesma ferramenta – PATENTEADO!
• Fácil remoção de tubos dobrados do bloco de deslize usando um sistema de mola inovador – PATENTEADO!
• Peças de desgaste econômicos
• Extremidade do tubo muito curta, graças à geometria otimizada da ferramenta
• Mude o eixo de fixação para usar ferramentas de flexão feitas por outros fabricantes de máquinas.
• Dobra cabeça baixa (adequado para modelos BM 42-SP, 42-SA, 48-S, 60-S and 76-S)
• Duas velocidades de dobragem, podem ser selecionada usando interruptor
• Fixação manual de tubos com volante manual, com contador para garantir alto grau de reprodutibilidade
• Painel de controlo manual móvel opcionamente disponível
• Trabalho silencioso, limpo, e independente de temperatura graças ao acionamento motorizado

Sistemas de ferramentas patenteado

Dobra cabeça baixa

Dobra no sentido do relógio e contra usando o mesmo kit de ferramentas

Acionamento totalmente motorizado – sem hidráulicos



Art. no.		3960042
Dados técnicos		BM 42-SP
Desempenho de dobragem
Ø x espessura parede (420N/mm²)	mm	42 x 3
Ø x espessura parede (350 N/mm²)	mm	48 x 1.5
Ø x espessura parede (650N/mm²)	mm	42 x 1.5
Ø material sólido (420N/mm²)	mm	30
Raio máx. de dobragem	mm	260
Ângulo máx. de dobragem	°	180
Velocidade de dobragem	rpm	2 e 3
Torque	Nm	1 800
Projeção dobragem cabeça (C x T)	mm	240 x 245
Altura dobragem cabeça (A)	mm	188
Variante		Estacionário
Motor	kW	0.75
Ligação elétrico	V/Hz	230/50
Peso (apróx.)	kg	90
Comprimento (C)	mm	655
Largura (L)	mm	347
Altura (A)	mm	550
Posicionamento unidade 3 m ou 6 m		–
Uni. rebarbaçao acionada por motor		–
Controlos expert		–

BM 42-SP MÁQUINA DE DOBRA DE TUBOS METALLKRAFT

Acessórios customizados

• Unidade de posicionamento para 3 000 mm ou 6 000 mm com cames de paragem continuamente ajustáveis e escala para definir a posição longitudinal
• Mandil de três mandíbulas com cames de paragem e escala angular
• Para ajustar rotações (disponível para os modelos BM 42-SA, 48-S, 60-S, 76-S 110-S, 140-S e 200-E)



• Ferramente de rebarbação motorizada (disponível para os modelos BM 48-S, 60-S, 76-S, 100-E, 125E, 150-E e 200-E)
• Conjuntos de ferramenteas para tubos G, tubos OD polegada, individual, dimensões métricas assim como perfis e aço plano
• “Controlo expert” para inserção de sequênicas de dobragem e guardar programas



Acessórios

3 m unidades de posicionamento para BM 42/BM 48                            3973001

3 m unidades de posicionamento para BM 60/BM 76                            3973002

6m unidades de posicionamento para BM 42/BM 48                             3976001

6m unidades de posicionamento para BM 60/BM 76                             3976002

Controlos expert*                                                                                           3970100

Suporte para ferramentas de outros fabricantes
