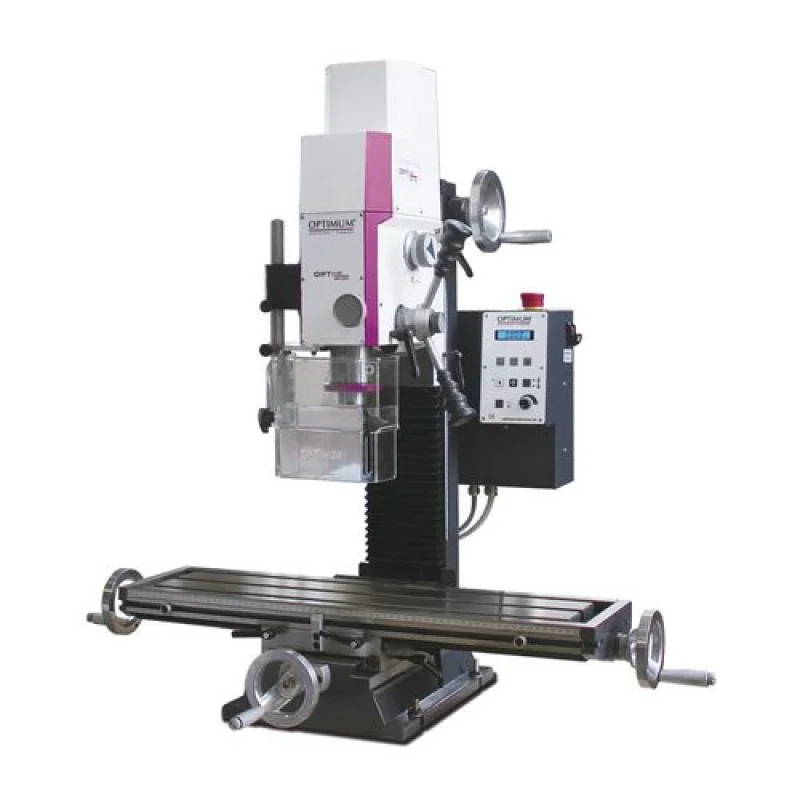

Engenho de Furar e Fresar OPTIMUM OPTI MH22V 230V BT20 Vario
Ref.:
OPTI3338135
Tensão de Alimentação: 230 V / 1 Ph ~50 Hz
Potência do Motor: 950 W
Capacidade de Perfuração em Aço (S235JR): Ø 20 mm
Capacidade de Perfuração Contínua em Aço: Ø 16 mm
Dimensão Máxima da Fresa: Ø 52 mm
Dimensão Máxima da Fresa de Topo: Ø 12 mm
Cone da Árvore: BT 20

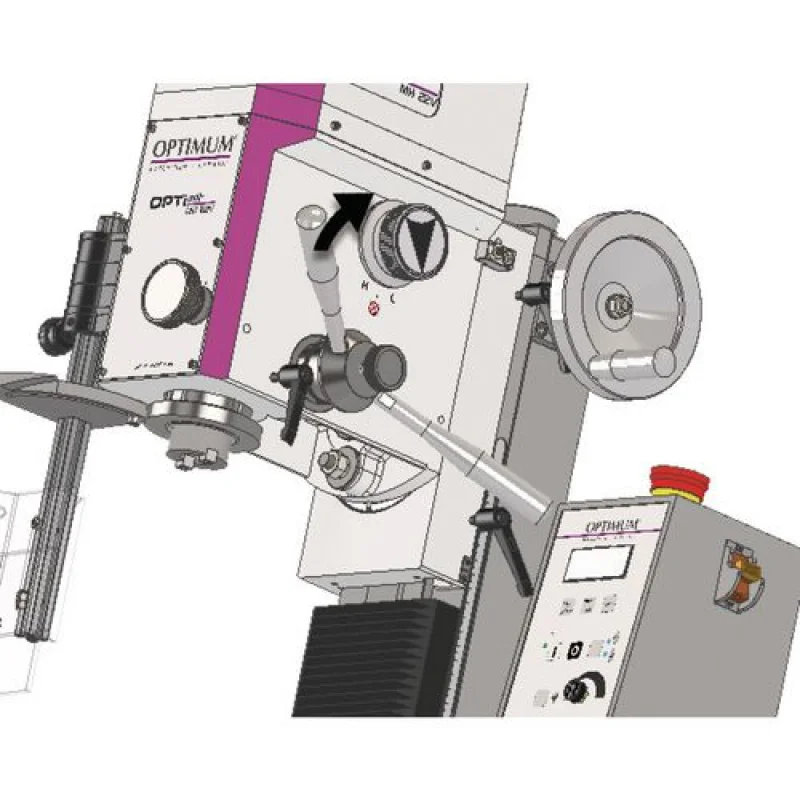

Velocidade Rotativa: 90 – 3.000 min-1 (2 estágios variáveis)
Inclinação da Cabeça: ± 90°
Dimensões da Mesa: 700 x 180 mm
Carga Máxima na Mesa: 50 kg
Cursos (X / Y / Z): 480 mm / 175 mm / 270 mm
Precisão de Concentricidade: ≤ 0,015 mm na árvore
- Descrição
- Solicitar Contacto
- Informação adicional
- Avaliações (0)
Descrição
✓ O Engenho de Furar e Fresar OPTIMUM OPTI MH22V 230V BT20 Vario é uma solução versátil e robusta concebida para trabalhos de precisão em oficinas mecânicas e manutenção industrial.
✓ Equipado com um motor potente de 950 W e variador eletrónico de velocidade de 90 a 3.000 rpm, este equipamento garante controlo absoluto no processamento de diferentes metais.
✓ O painel de comando integra um teclado de membrana simples de operar e um display digital de fácil leitura para a velocidade e profundidade de furação.
✓ Conta com um sistema mecânico de fixação e troca rápida de ferramentas com encaixe BT 20, otimizando o tempo de operação através do movimento da alavanca da árvore.
✓ A precisão é assegurada por uma alta concentricidade medida no rolamento de rolos cónicos (≤ 0,015 mm) e pelas guias em rabo de andorinha retificadas com cunhas ajustáveis.

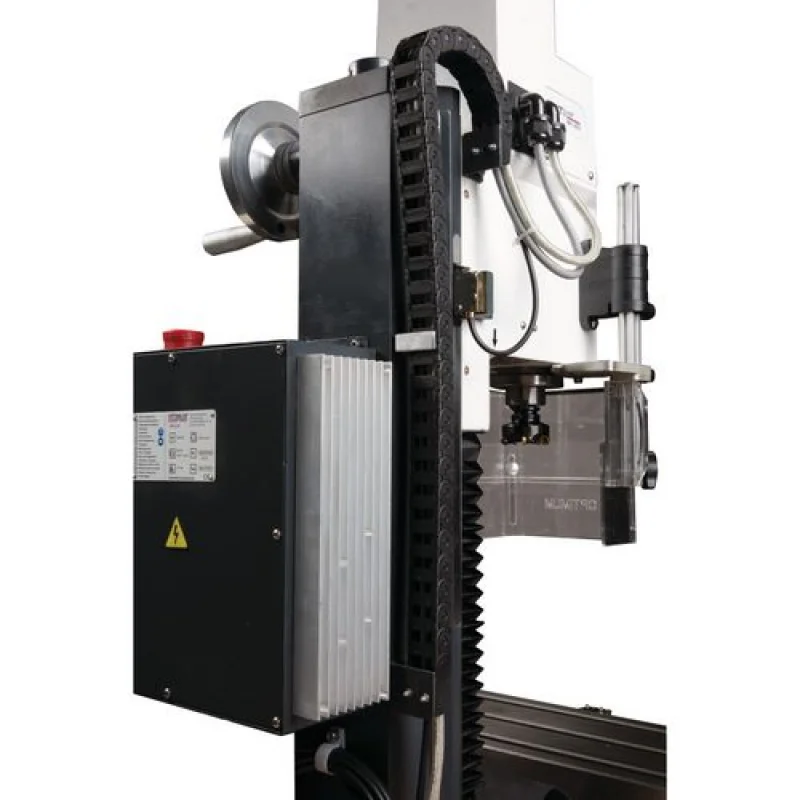

✓ A segurança e durabilidade do Engenho de Furar e Fresar OPTIMUM OPTI MH22V 230V BT20 Vario são reforçadas por foles de proteção nas guias, proteção de bucha ajustável com microswitch e condução de cabos de energia em corrente guia.
Destaques
Destaques
Destaques
- Ajuste eletrónico de velocidade contínuo com leitor digital de RPM e profundidade.
- Cabeça de perfurar e fresar inclinável em ± 90° para maquetização angular.
- Sistema de fixação rápida para cones BT 20 x 45°.
- Guia em rabo de andorinha estável com afinação precisa através de cunhas ajustáveis.
- Concentricidade de alta precisão (≤ 0,015 mm) assegurada por rolamentos cónicos.
- Luz de trabalho integrada para máxima visibilidade na zona do fuso.
Aplicações
Aplicações
Aplicações
- Operações de furação e fresagem em oficinas mecânicas e serralharias.
- Processamento de componentes metálicos em aço S235JR até 20 mm de diâmetro.
- Fresagem de superfícies planares com cortadores até Ø 52 mm e fresas de topo até Ø 12 mm.
Dados técnicos
✓ Alimentação elétrica: 230 V / 1 Ph ~50 Hz.
✓ Potência: 950 W.
✓ Capacidade de furação em aço (S235JR): Ø 20 mm (contínua Ø 16 mm).
✓ Curso do fuso: 50 mm | Diâmetro do fuso: Ø 60 mm | Alcance: 170 mm.
✓ Mesa de trabalho: 700 x 180 mm | Rasgos T: 12 mm / 63 mm / 3.
✓ Cursos manuais: Eixo X (480 mm), Eixo Y (175 mm), Eixo Z (270 mm).
✓ Dimensões globais (C x L x A): 750 x 650 x 950 mm | Peso líquido: 120 kg.
| Dados técnicos | MH 22V | |
| Art. No. | 3338135 | |
| Dados técnicos | MH 22VD | |
| Especificações técnicas | ||
| Ligação eléctrica | 230 V / 1 Ph ~50 Hz | |
| Potência do motor | 950 W | |
| Desempenho de perfuração | ||
| Em aço (S235JR) | Ø 20 mm | |
| Contínuo em aço(S235JR) | Ø 16 mm | |
| Dimensão fresa (max.) | Ø 52 mm | |
| Dimensão fresa topo (max.) | Ø 12 mm | |
| Fuso | ||
| Curso | 50 mm | |
| Diâmetro | Ø 60 mm | |
| Cone árvore | BT 20 | |
| Alcance | 170 mm | |
| Cabeça | ||
| Velocidade rotativa | 90 – 3.000 min-1 | |
| Estágios | 2 Velocidades, Velocidade ajustável eletrôn. | |
| Inclinação | ± 90° | |
| Mesa perfuração | ||
| Mesa C x L | 700 x 180 mm | |
| Rasgos T / Espaçamento / Nº | 12 mm / 63 mm / 3 | |
| Capacidade de carga max. | 50 kg | |
| Distância fuso – Mesa perfuração | 360 mm | |
| Curso | ||
| Eixo-X | 480 mm | |
| Eixo-Y | 175 mm | |
| Eixo-Z | 270 mm | |
| Dimensões | ||
| Dimensões C x L x A | 750 x 650 x 950 mm | |
| Peso | 120 kg | |
| Acessórios | Art. no. |
| Kit inicial ferramentas fresar BT 20 (Info pág. 127) | 3353281 |
| Suporte para roca Ø 16 mm BT 20 | 3352728 |
| Cone adaptador BT 20 – B16 | 3352727 |
| Porta fresas Weldon Ø 6 mm BT 20 | 3352732 |
| Porta fresas Weldon Ø 8 mm BT 20 | 3352734 |
| Porta fresas Weldon Ø 10 mm BT 20 | 3352736 |
| Porta fresas Weldon Ø 12 mm BT 20 | 3352738 |
| Kit porta pinças ER16 | 3352741 |
| Chave p/porta pinças ER 16 | 3352742 |
| Jogo pinças ER 16, 12-peças 1 – 10 mm | 3440282 |
| Parafuso de engate p/cone BT 20 | 3352726 |
| Bucha aperto rápido 1 – 13 mm; B16 | 3050623 |
| Jogo pinças CM 2 / M10, direto | 3351980 |
| Jogo pinças ER 25, 15-peças | 3441109 |
| Jogo fresas HSS TiN-revestido | 3352250 |
| Kit montagem de DRO5 em MH20V/MH22V | 3383990 |
| Bancada (Informação na pág. 131) | 3353000 |
| Tabuleiro de aparas (Informação na pág. 131) | 3352999 |
| Apoio anti-vibratório SE 55 (4 peças necessárias) | 3352981 |
| Prensa | Art. no. |
| VMQ 80 | 3354180 |
Informação adicional
| Peso | 120.000 kg |
|---|
Seja o primeiro a avaliar “Engenho de Furar e Fresar OPTIMUM OPTI MH22V 230V BT20 Vario”
